国土交通省は平成30（2018）年４月に「営繕工事において施工合理化技術の更なる活用推進～i-Constructionの建築分野への拡大を踏まえて活用方針を策定～」を報道発表した※１。報道発表では「施工BIM（試行）」、「情報共有システム（活用）」、「ICT建築土工（試行）」、「電子小黒板（試行）」の4つの施工合理化技術が示されている。

今回、建築工事において掘削BIMモデルとICT建機が連携した「ICT建築土工」に関する取り組みを試行する機会があった。そこで本稿ではBIMモデルとICT建機とのデータ連携の話題を中心として、取り組みの概要を報告する。



「ICT建築土工」は「ICT土工の省力化施工技術を建築工事における根切り・土工事に活用するもの」※2と定義され、掘削工事などでICT建機を活用し、土工事の合理化を推進しようとするものである。

ICT建機にはMG（マシンガイダンス）とMC（マシンコントロール）の２種類がある。MGはオペレーターが設計面の横断形状を常にキャビン内のモニターで確認しながら作業を進めるため、設計面付近の仕上げ精度はオペレーターの技量に左右される。一方MCでは設計面に接地した段階で作業機自体に制御（コントロール）がかかり、設計面を侵さず計画したとおりの掘削工事ができる。

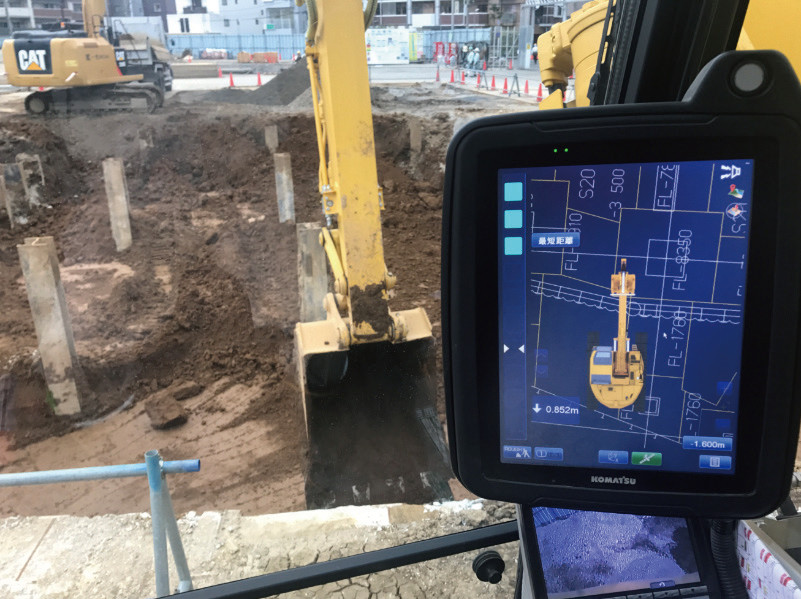

ICT建機（MG/MC）のオペレーターは、写真-1に示すようにモニター画面に表示された掘削平面や掘削レベルを参照し掘削を進めるため、従来のように掘削範囲や掘削レベルを都度確認する作業員を配置する必要がない。いずれの場合でもICT建機がGNSS（衛星測位システム）により捕捉した座標を読み取り、正確に自分の位置を把握することで制御している。そのためICT建機にはGNSSアンテナ、高精度センサ付油圧シリンダーやIMU（慣性センサー）を搭載している。



MGやMCを機能させるためには掘削形状（位置・深さ）に関するデータをICT建機にインプットさせる必要がある。専用のソフトウェアで制御されているため、連携するデータ形式により対応できる内容が異なる。

２次元の掘削図データしか用意できない場合は、MCを活用しても水平方向の位置は無制御となり、垂直方向のみあらかじめ設定した高さ（GL/FL基準）で作業機は制御される。MGではモニター画面に表示のみとなる。

3次元データ（掘削範囲と掘削レベルを数値化）とICT建機（MG/MC）を連携させると、オープンカットの整形など3次元で座標が変化する面にも制御がかかり、より均一的な掘削の出来形になる。



建築工事においてICT建機を3次元座標で制御するためには、従来と同様に総合建設会社（ゼネコン）が基礎躯体図をベースとして2次元の掘削図の作成と同時に掘削BIMモデルを準備してICT建機側のソフトウェアとデータ連携する必要がある。

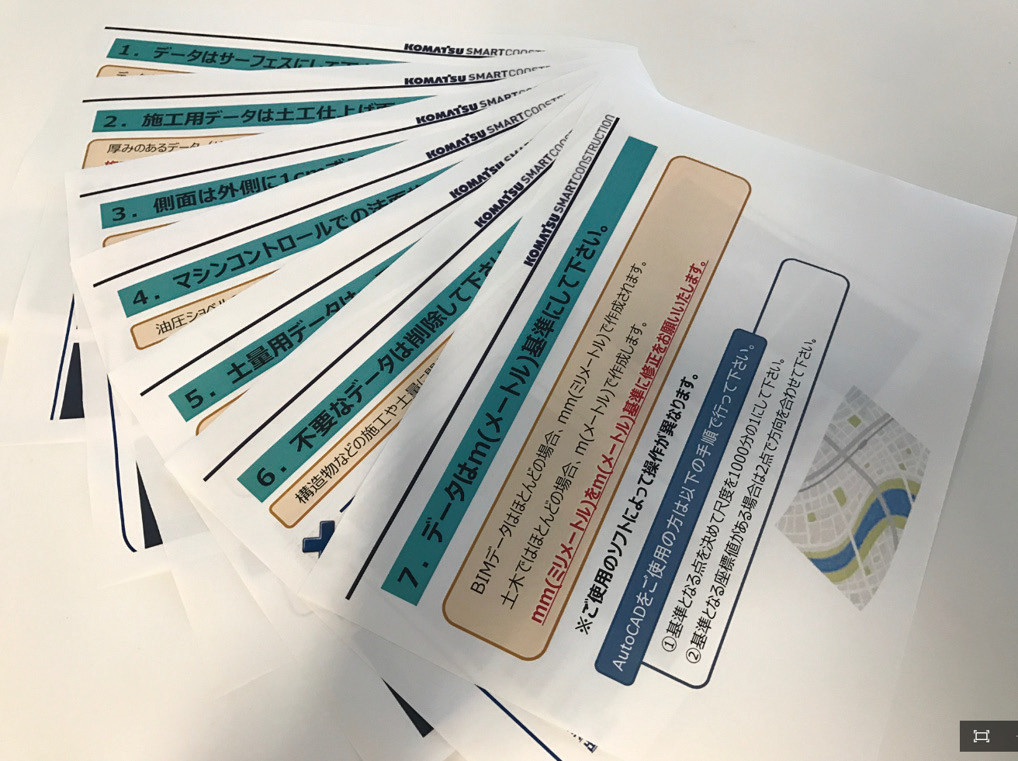

今回の試行では当社と機器等の提供者間で、連携に必要となるBIMモデル作成の標準化を写真-2に示すように行った。ICT建機（MG/MC）が必要とするデータはTINデータ※3のため、BIMモデルと連携する際は、データ形式の違いに配慮する必要がある。



以下にその要点を示す。

①データはサーフェスにする
②データは土工の仕上面のみにする

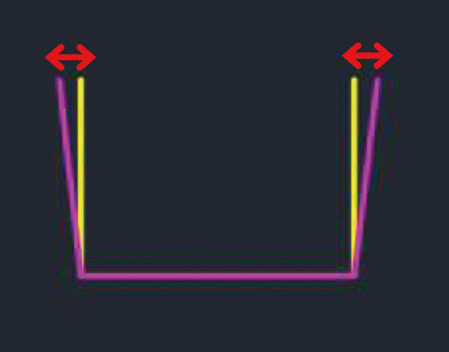

③側面は外側に10mmの傾きを持たせる（図-1）
④法の勾配は70度以下にする
⑤一番底の面をつくる
⑥杭頭、構台杭などの掘削に関係ないデータは削除しておく
⑦尺度はメートル基準にする（土木ではmm単位で作成しない）

BIMモデルからTINデータへの変換作業は施工面の面積、変化点数によって前後するが、平均的に1週間程度の作業工程を見込む必要がある。






（1）掘削工事概要

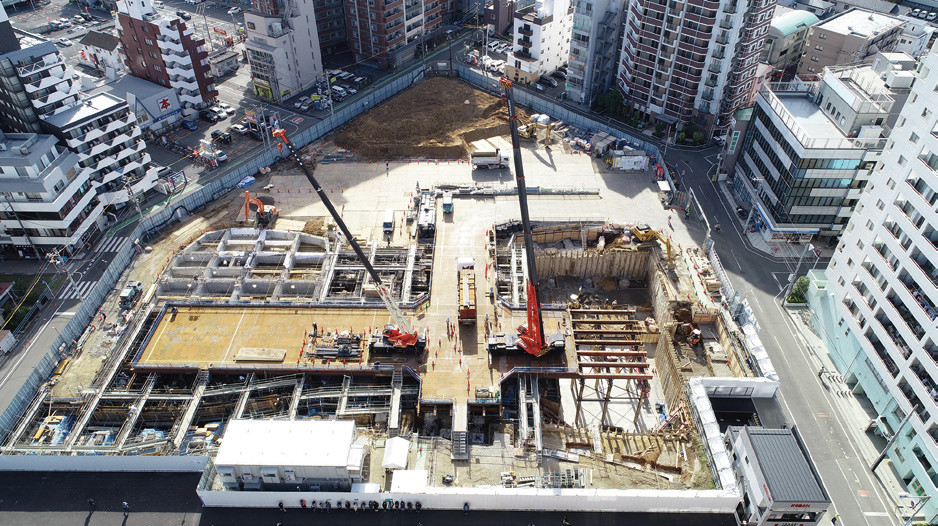

敷地条件：GNSS（GPS等）の捕捉が難しい市街地（写真-3）
工事期間：2018年9月～11月
掘削面積：約3,300㎡
最大掘削深さ：GL-8.5m
ICT建機：コマツ製。BIMモデルと連携することでMCを適用
その他：現場打杭＋鋼管杭＋山留



（2）作業の進め方

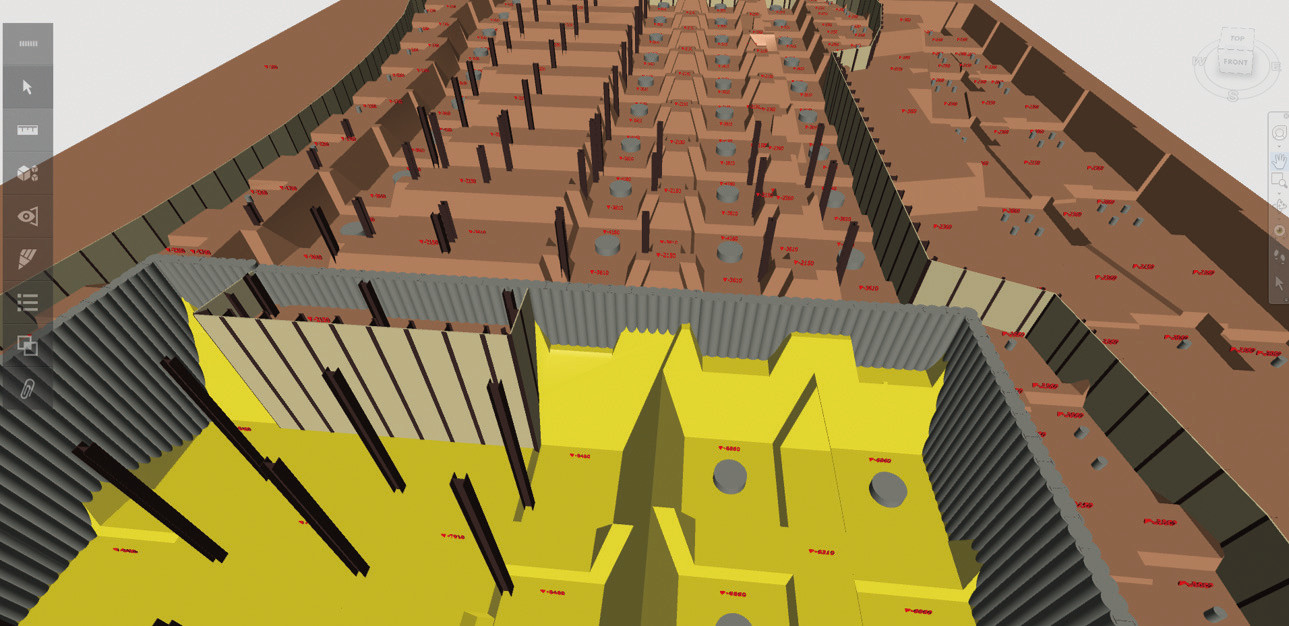

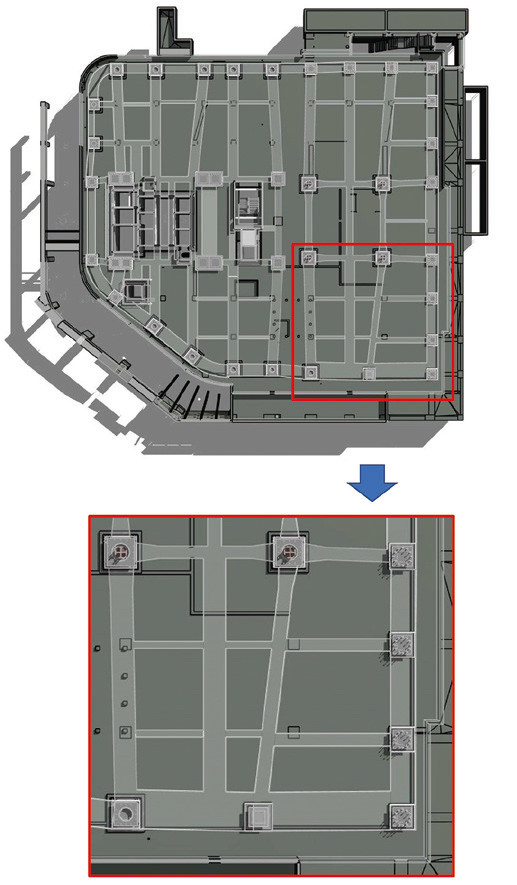

当社で図-2に示す掘削BIMモデルをRevitにて作成した。作成期間は約2週間である。BIMモデルはデータ連携だけでなく、職員や作業員との情報共有にも活用するため、杭や構台杭なども入力した。





作成したBIMモデルは、当社でサーフェスのみをDWG形式でコマツカスタマーサポート株式会社に渡し、データ変換した。変換作業は２日ほどで完了した。

掘削工事にICT建機を使用するため配慮したことは、構台を架設する作業工程を掘削が完了してからにしたことである。ICT建機がGNSSから現在地を取得する必要があるため、構台が先に架設されると電波が届かなくなり、作業が進まないことによる。また、毎日の作業開始前にはICT建機のバケットの刃先の座標位置を確認した。基準点は従来通りの現場の逃げ杭があればよい。

（3）効果と今後の課題

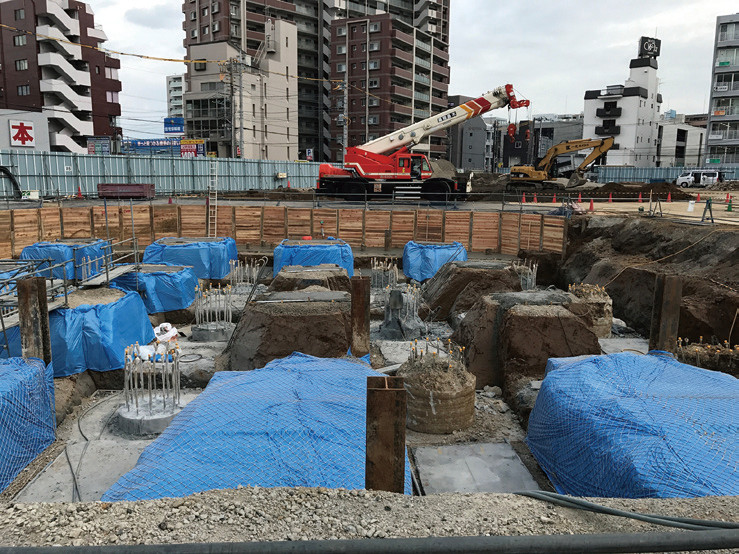

掘削の出来形はバックホー各作業機のシリンダーを自動制御しているため、掘りすぎることがなく図-3に示すBIMモデルと同等の出来形となった（写真-4）。掘削作業後に測位誤差を確認したところ、水平精度で5mm～10mm、垂直精度で10ｍｍ～ 15mmとなった。砕石敷き作業は従来と同様に作業員が敷き均しを行い、誤差を調整した。








掘削の作業開始前にBIMモデルの作成などの作業手間が増えているが、掘削工事中は以下の効果が確認できたことから、「ICT建築土工」の適用を今後も進めることができると考えられる。

①職員による掘削位置出しや床付面のレベル確認が不要
②バックホーの手元作業員が不要となり、重機との接触事故が防止
③手元作業員が不要となることでバックホーのオペレーターの待ち時間がなくなり、作業の効率が向上
④掘削BIMモデルをタブレット端末で閲覧し、作業員間での出来形イメージを共有することで意思伝達が効率的

今後の課題としては近隣で高い建物に遮蔽されGNSSが捕捉できないことで位置情報の精度が確保できないことが挙げられる。どの場所でも適用することができないため、「ICT建築土工」の採用を計画する際は、事前にGNSSの捕捉状況を確認してから採用の可否を考える必要がある。



土木分野におけるICT土工の取り組みに関してはさまざまな報告がなされているが※4、民間工事が中心である建築分野ではこれから適用の検討が加速すると思われる。


謝辞
今回の取り組みでは、コマツカスタマーサポート株式会社にお世話になりました。また当社関東支店の遠藤聡作業所長には有意義なご助言をいただき、お世話になりました。御礼申し上げます。



---

※1 国土交通省HP、「ホーム>報道・広報>報道発表資料」平成30年4月12日
※2 ※1の【参考】p1に掲載
※3 TIN（ティン、triangulated irregular network）は不規則三角形網のことで、三角形の網からなるデータのこと
※4 例えば、以下の事例が報告されている。株式会社大林組土木本部本部長室情報技術推進課、「i-Constructionの先進的な取り組み事例」、建設ITガイド2018、p.66-69、一般財団法人経済調査会、2018.2







【出典】

---

建設ITガイド 2019
特集2「進化するBIM」







点群データとは計測対象にレーザーを放射状に照射して得られる表面形状の3次元座標のことで、3Dレーザースキャナー（以下、「スキャナー」とします。）は点群データを計測する機材の一種です。当社では工事部門でもスキャナーを導入していますが、ここでは設計部内でBIMや最新技術の推進を担当している、BIM設計部の点群データの内製化について紹介していきます。



当社設計部では、以前から点群データを設計検討に利用していた実績があり、設計検討における点群データの有用性は認知されていました。点群データの有用性は認知されていたものの、計測を外部に委託していたためにスケジュール調整や費用の面から、実際に3Dレーザー計測（以下、「計測」とします。）を実施するには、至らないことが多いのが実情でした。

BIM設計部における点群データ内製化への取り組みは、イニシャルコストの低いスキャナー「BLK360」が発売されたことが発端です。検証の結果、点群データについての一連の作業が内製化可能と判断し、機材を導入しました。



・「BLK360」（図-1）
Leica社スキャナーです。
この製品の特長として、本体が非常に小型かつ軽量で取り扱いが簡単な上に計測時間が短く、カラー撮影にも対応しています。上位機種に比べると計測性能では劣りますが、イニシャルコストが低く非常にコストパフォーマンスに優れた製品です。



・「ReCap Pro for mobile」（図-2）
iPadから「BLK360」を操作するツールです。

単なるリモコンではなく、各スキャンの状況を現地で確認しながら計測を進めることができる優れたツールとなっています。従前のツールでは、計測時にスキャンデータを確認できなかったのに対して、このツールではiPad上で計測結果を現地で確認できるため、初心者でも安心して確実なデータ作成することができます。





・「ReCap Pro」（図-3）
点群データを編集するツールです。前述の「ReCap Pro for mobile」と連携するための必須ツールとなっています。





点群編集ツールとしては非常にコストが低いにもかかわらず、点群データ部分削除、レイヤー分け、メッシュ化、データ変換など多彩な機能を搭載している優れた製品です。

・「Cyclone REGISTER 360」（図-4）
点群データをつなぎ合わせる作業（合成）に使用するツールです。





点群編集ツールとして定評のある「Cyclone」の合成機能に限定したツールであり、ReCapに比べて高価で操作の難易度も高いですが、合成作業には欠かせないツールとなっています。



内製化を実現できたのは、低コストのスキャナーが発売されたほかに、機材の携帯性が向上したことも要因となっています。以前は、スキャナーは重く大きく、合成に使用するターゲットも多数必要であったために計測には大荷物が必要でしたが、「BLK360」がバッグ一つに納まり、「ReCap Pro」「Cyclone REGISTER 360」が現場でのターゲットの設置を不要としたことで、設計部員が現地へ電車で移動して計測できる手軽さが実現し、内製化へとつながりました。



約17,000㎡の敷地について、BLK360で計測を実施した事例を紹介します（図-5）。



新築の対象範囲は5,000㎡程度でしたが、BLK360による広範囲計測の実施検証も兼ねて計測を実施しました。

BLK360は計測の有効距離がカタログスペックで60mと比較的短いために、対象範囲を網羅するには延べ約24時間、107カ所の計測（図-6）が必要になりました。計測は2回に分け、1回目の不足部分を2回目の計測で補う形で実施しました。各計測日が50日間ほど空いてしまった間に解体工事が進み、現場の風景が大きく変わってしまったことから、多くのスキャンを削除、追加しなければなりませんでした。

合成作業については、そもそもスキャン数が多い上に、現場風景の変化によるやり直しもあり、非常に苦労しましたが、結果的にはBLK360でも広範囲の計測に使用できる実例とすることができました。






BIM設計部では、点群データを配置図や測量図と位置を合わせて使用するために測量を併用しています。今回は、点群に世界測地系の座標を盛り込む検証も併せて行うために、GNSS測量（図-7）と計測を同日に行い位置合わせの資料としています。




今回の計測結果についてGNSS測量の結果や境界杭の位置から誤差を検証した結果、一部に想定外の誤差があることが判明し、調整が必要になりました。

点群データの精度は、スキャナーの性能のほかに合成作業に、大きな誤差が生じます。合成による誤差は、合成数が多ければ多いほど累積して誤差は大きくなるほか、今回の計測では、事例で記載した「現場風景の変化」も原因となっている可能性があります。この合成による誤差を、いかに小さくしていくかが課題となっています。

また、点群データは非常にデータサイズが大きいために、保存場所やバックアップなどのファイル管理についても、今後計測が蓄積されていく中で、早急に解決しなければならない課題となっています。



点群データ内製化によって、点群データは設計部内では身近なものとなり、実施数は拡大しています。

今後はさらなる点群データの設計利用を提案できるよう技術の向上を図るとともに、新技術にも目を向けながら、点群データの運用を推進していきたいと考えています。
