BIMデータを活用した建築確認申請について

2021年9月27日



はじめに

2016年度の政府成長戦略でi-constructionが掲げられ、主に公共土木建築の中でBIM/CIMの推進が進められてきた。その後、2018年度にはデータ駆動型社会、Society 5.0の施策が示され、民間公共問わず建築分野のBIM推進が位置付けられたことを受け、2019年4月、建築BIM推進会議がこの目標を達成するために設置された。また、2019年6月に閣議決定された、成長戦略実行計画の中の「令和元年度革新的事業活動に関する実行計画」では、図-1に示すように、建築確認審査に対しても、2022~2025年度に「BIMによる建築確認申請の推進」が位置付けられ、BIMによる建築確認の実現が必須となった。このようなBIM推進に対応する施策が続々と打ち出される中、あらためてBIMデータを活用した建築確認申請の開発の現状と展望について説明したい。


令和元年度革新的事業活動に関する実行計画

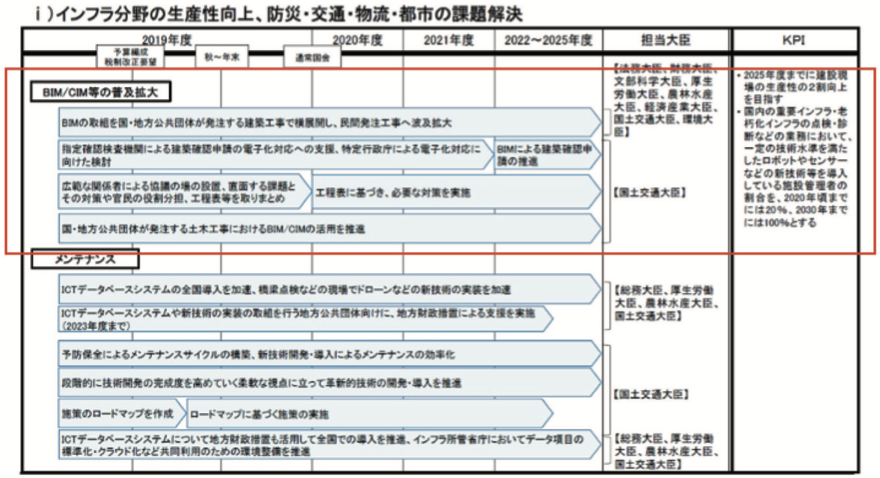

図-1 令和元年度革新的事業活動に関する実行計画
(令和元年6月21日閣議決定)におけるBIM/CIM等の普及拡大の工程表 1)





成長戦略におけるロードマップとその対応

建築確認におけるBIMの活用は、日本建築行政会議指定機関委員会を事務局とする「建築確認におけるBIM活用推進協議会」(以下、協議会)で検討が進められており、建築BIM推進会議における「BIMを活用した建築確認検査の実施検討部会(部会3)」に位置付いている。

具体的な検討内容は、協議会の事業計画の中で次の3つを定めている。

(1)BIMモデルを利用して作成する確認申請図面の標準化を図るため、BIMモデルから作成する建築確認に必要な図面表現の標準(以下、「確認図面の表現標準」という)の作成と、種々のBIMソフトウエアにおいて確認図面の表現標準を作成するために必要な入出力情報を定めるための解説書(以下、「解説書」という)の作成を行い、それらの普及を推進する。

(2)BIMモデルデータを建築確認の事前審査の際に利用する場合に、審査者が使用する、確認審査に適したBIMビューアーソフトウエアの仕様(機能、性能等を定めたもの。以下同じ)を策定し、その円滑な開発に向けた環境を整える。

(3)上記(1)、(2)のほか、これらの共通事項として、法令改正等に伴う解説書・BIMビューアーソフトウエア仕様の見直しなどの継続的運用の確保や、国際情勢の把握と日本の情報発信による国際協調の推進などを行う。

このうち(1)は、建築設計のBIM作業環境における、確認申請図書の作成基準の確立を目指すものである。これは、シンガポール政府の建築確認における業務標準(Code of Practice)に相当するものであり、BIMによる確認申請図書の作成が一定の規範に基づいて作成できることを担保することで、申請者側が確認審査図書作成の追加的な作業を強いることがないようにするとともに、BIMソフトウエアに確認審査図書作成のための付加的機能を装備されることを期待することで、確認審査手続きがBIM普及の支障とならないようにするという期待が込められている。

2019年度は、協議会の前身である、「BIMを活用した建築確認における課題検討委員会」(委員長 松村秀一東京大学大学院特任教授)の成果を拡張し、建物用途の異なる3つの建築設計によるBIMモデルを作成し、確認図面の表現標準、および、確認図面の表現標準の作成に必要な入出力情報(意匠、構造、設備)の整理とその解説書を作成した。解説書については、確認図面を構成する図書ごと、部位ごとに必要とされる入出力情報と必要な表現を得るためにBIMソフトウエアの機能を使って表現できたかどうかについても整理を行い、表-1に示す、「審査項目別のBIM活用課題一覧表」にまとめた。さらに、その内容の理解を深めることを目的として意匠・構造・設備の分野ごとにテーマを設定し、図-2のような、「課題別検証シート」としてまとめた 2)


審査項目別のBIM活用課題一覧表

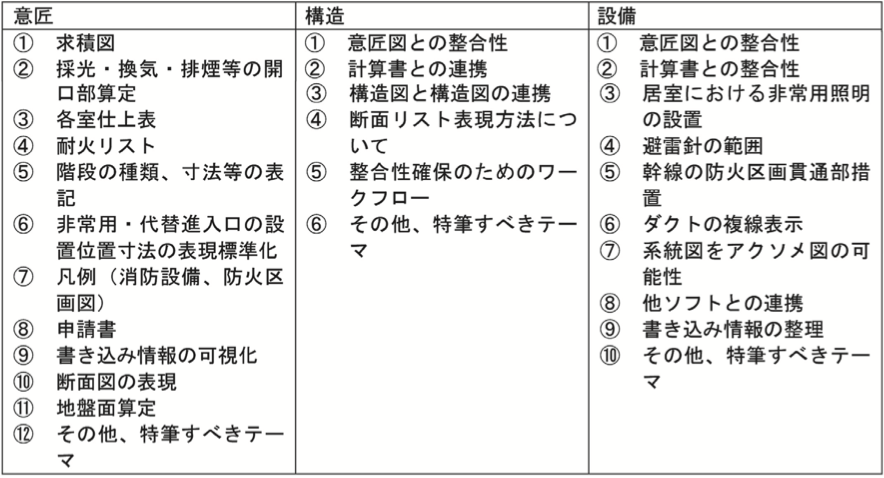

表-1 審査項目別のBIM活用課題一覧表 2)



課題別検証シートの例(意匠 課題1、3、4)

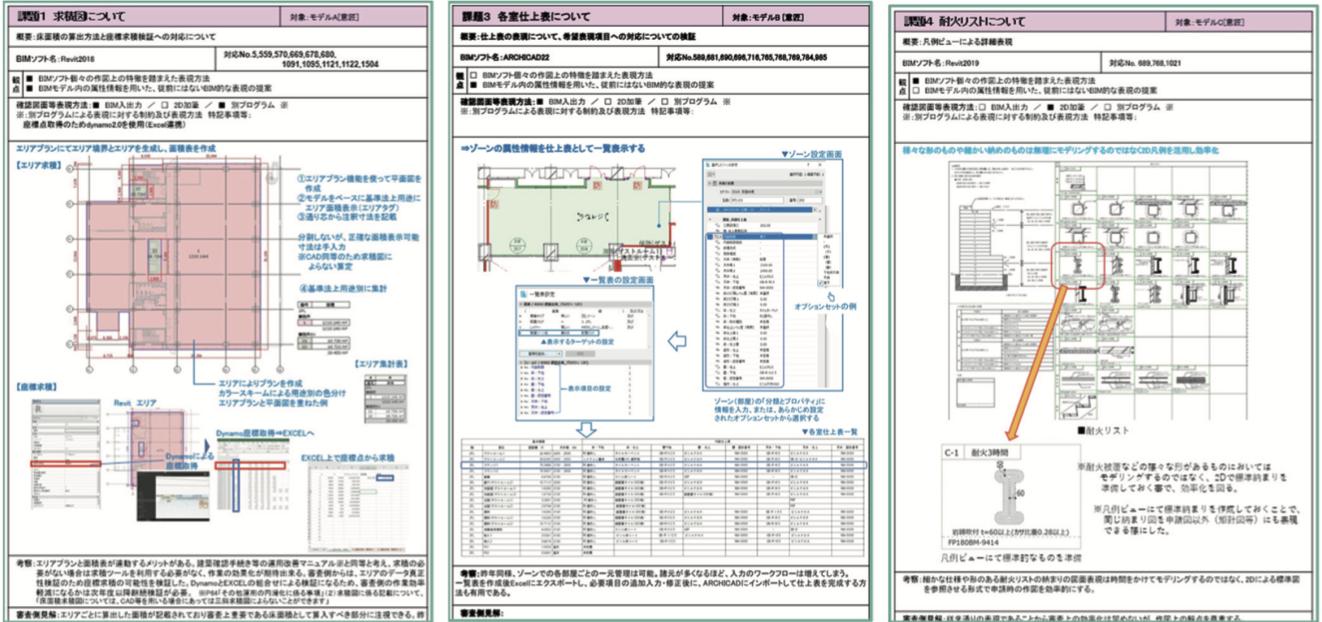

図-2 課題別検証シートの例(意匠 課題①、③、④) 2)


審査項目別のBIM活用課題一覧表は、BIMソフトウエアを用いて確認図書を作成する際に、加筆や表現方法の工夫を必要とするといった、共通の課題となるテーマが抽出されたものである。各課題に対する表現、とりわけ、BIMの特性を生かした「BIMならでは」の表現方法の具体的な解決方法について、課題別検証シートに整理されている。

2019年度の協議会成果が想定する技術段階は、図-3の開発ステップでStep1+に相当するものとなる。BIMを活用した確認図書の作成については、図書作成上の課題と各課題に対する表現方法を、一覧表やシートにより理解を深めることで、これからBIMを活用して確認図書を作成する方に対する一助となること、あるいは、BIMソフトウエアに、これらの課題を解決するような機能等の搭載を期待したい。



BIM建築確認の開発ステップ概要

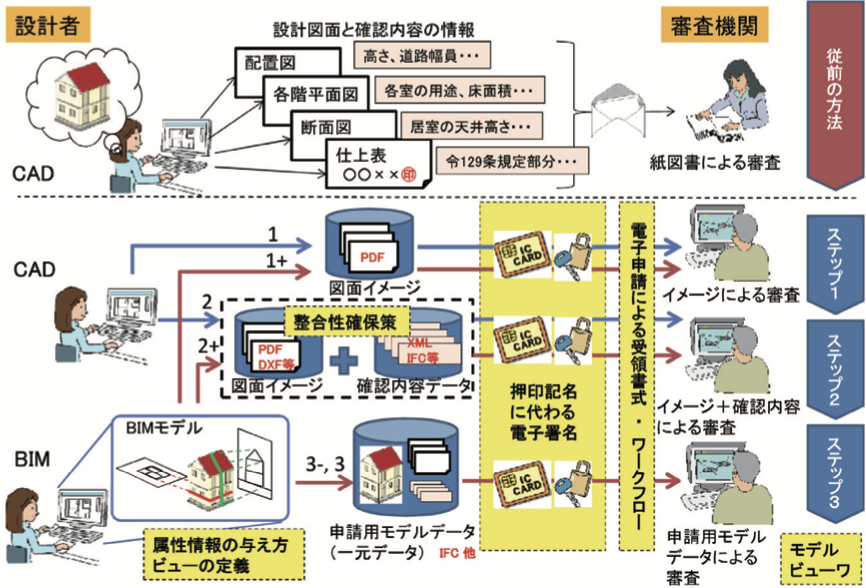

図-3 BIM建築確認の開発ステップ概要(建築研究所2015) 3)





確認審査におけるBIMデータの活用

しかし、Step1+は、BIMによる設計環境下で、効率的に作成された、従前の申請図書を審査者が審査することを示しており、在来審査のBIM対応の水準にとどまると言える。2019年度の協議会の検証においても、確認の試審査は、BIMソフトウエアから出図した図書イメージであり、審査者としては、申請者側が「BIMならでは」の作図をしていることについて意識していないため、分かりやすい図書の表現をしている設計者側の意図が十分伝わっていないという指摘がなされている。言い換えれば、図書の生成元となる、BIMデータから出図されているという背景の理解の不足が、設計側の図書表現の意図の理解の支障となっているということである。

このような状況を打開し、BIMによる確認図書の作成をより効果的にするために、協議会では、2020年度に、前述の事業計画の(2)に当たる課題について、審査者のBIMモデルと申請図書の供覧による理解度の変化、事前相談における確認審査のBIMビューアーソフトウエアの仕様の検討を行うこととしている。

また、BIMによる設計が、属性情報の活用などにより合理化が進められるに従い、BIMモデルが内包する数的情報を活用して、審査対象項目を漏れなく抽出し表現する、あるいは、算式による法適合の判定を自動で行い、審査に活用したいという申請者側のニーズが生じることとなる。諸外国のBIM建築確認の発展の過程を見ていると、建築許可、建築確認においてBIMを試行する段階で、起こりがちな状況のようである。このような状況において、審査者側は、「BIMは本当に信用に足るのか?」という疑念を持つこととなる。図-4は、buildingSMARTの法 規 部門(Regulatory Room)の議論に供されたものであるが、申請者側はBIM利用が増えるにつれ申請作業を一元化したい要求が強くなる一方、審査者側(規制側)とすると、「信用のおけない技術導入に向けた規制緩和はけしからん」、というわけである。しかし、設計者側が持つ、効率化の体験を審査者側で追体験し、一種の成功体験を経ることにより、BIMの活用に向かうものと理解されている。


申請者と審査者(規制側)との間のBIMの意識の違い

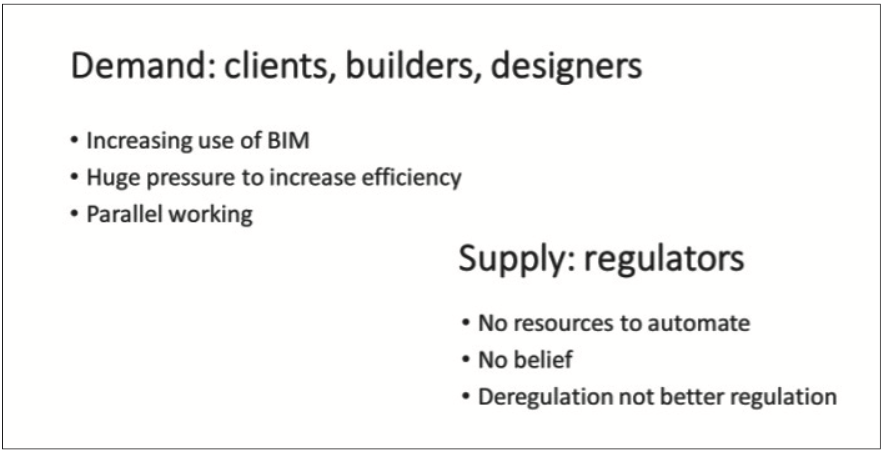

図-4 申請者と審査者(規制側)との間のBIMの意識の違い 4)


わが国においてもその状況は変わらず、事前相談段階におけるBIMモデルの供覧は、一種の成功体験を醸成するものとして期待されるが、BIMデータを活用した建築確認申請に至るためには、Step2+やStep3-、3のBIMデータに直接アクセスする審査が実現されなければならないが、「法適合判定がモデルのデータを使って確認ができれば良い」というだけでは審査実務に適用するには不十分である。



BIMデータの活用に向けた課題

まず、現行の建築確認審査においては、設計者が建築基準法施行規則に従って表現した明示すべき事項を図に表現し、その表現を基に、審査者側は、規則により申請者が審査項目の内容について明示した事項について、審査者側はその内容について確認処分を行うものであるのに対し、BIMデータによる審査の場合は、明示すべき事項が容易に確認することができず、BIMデータから審査者が審査項目に当たるデータを能動的に検索して、その内容の確認処分をすることとなる。つまり、BIMデータによる審査の場合に、申請者側の明示義務を果たすこととなるかという懸念である。これについては、私見ではあるが、BIMモデル閲覧における明示すべき事項の要件と、当該事項の有無や内容の確認にかかる確認処分行為の業務方法について規定を定め、コンセンサスを得ることで対応しうるのではないかと考えている。

また、審査後のデータの取り扱いについても、申請用データの検証性や真正性などを確保する技術が必須である。特に、確認審査手続きで審査機関側に求められる15年間の図書保存に対して、BIMデータの見読性や検証性を担保できる技術的裏付けが現時点でないのが実情である。

長期にわたる検証性を確保するためには、データフォーマットが規格等で定義されていて、仮にデータ作成時の規格が古いものとなった場合にでも、旧の規格に基づいてそのデータの確からしさが検証できることが望まれる。Step1+の場合、図面データはISOで定義されるPDFとして保存することでその要件を満たすことができる。そのため、Step2+以降でBIMデータを取り扱うためには、ISOで定義されるIFCによることが想定される。建築確認審査でBIMデータを取り扱うためには、全ての情報をIFCとして受領することはすぐには難しく、データとして審査する内容をIFC、その他の図面表現により審査する内容をPDFとして、双方を併せて確認するケースが想定される。その場合、審査の対象となるデータファイルがIFCとPDFと分離するため、相互の整合を確認するために、PDF図面表現とIFCモデルビューを重ね合わせる技術の開発が必要となる。

データの真正性確保の考え方については、建築確認手続きで提出する図書の押印が廃止される運びとなっているが、真正性の内の本人性の確認手段が、電子署名に代わる方法で行って良いということであり、長期にわたるデータの完全性や原本性について、電子署名あるいはタイムスタンプといった措置を不要とするものではないと考えている。PDFについては、すでに電子申請のファイルとして電子署名に対応しているが、IFCについては、XMLファイルに対する電子署名が応用できると見込まれているが、取り扱うIFCファイルのサイズに対して、署名の処理時間が実用的であるかなど、その知見がまだ不足しており、検証が必要である。また、BIMデータを、審査機関で取り扱うための基盤のあり方についても、検討が必要である。BIMのデータマネジメント手法については、ISO19650で定めるCDE(共通データ環境)の方法に準拠することが望ましいと考えられる。



建築確認BIMデータの活用の将来

確認審査時にBIMデータを受領して建築確認を行った場合、提出されたBIMデータは正本としての位置付けとなると考えられ、着工後の中間工程検査、完了時検査において、正本としてのデータに対して検査が行われることが考えられる。例えばStep3のような、BIMデータのみで確認がされている場合、確認済みのBIMデータに対して施工の結果を検査することになるということである。その場合、確認済みBIMデータと遠隔臨場技術と組み合わせたリモート検査の実現など、withコロナ時代に対応する新しい検査の方法の開発も近い将来に開発されるかもしれない。

また、実際の建築物の形状や性能を高精度でBIMモデルに表現し、建築物のオンデマンドあるいはリアルタイムの制御をBIMモデルで行おうとする、Digital Twinの議論が活発となっているが、少なくとも、オンデマンドの法適合確認ができるようなモデリング手法の開発も行われることになるだろう。

欧米では、図-5のような、建築許可の段階で、地理情報(GIS)と連携したデータの取り扱いが行われており、Virtual Cityへの展開など、ビッグデータとして活用する取り組みも現れてきている。わが国においても、単に審査機関のみの情報基盤というだけでなく、構造計算適合判定や消防同意などの外部の審査・同意行為との連携や、建築確認概要書等の特定行政庁へのデータ連携など、データによる審査の効率化、Smart City構築につながるような、データの高度利用のためのプラットフォームとして機能するための設計も必要であろう。


ノルウェーのBygglett(簡易な建築許可)

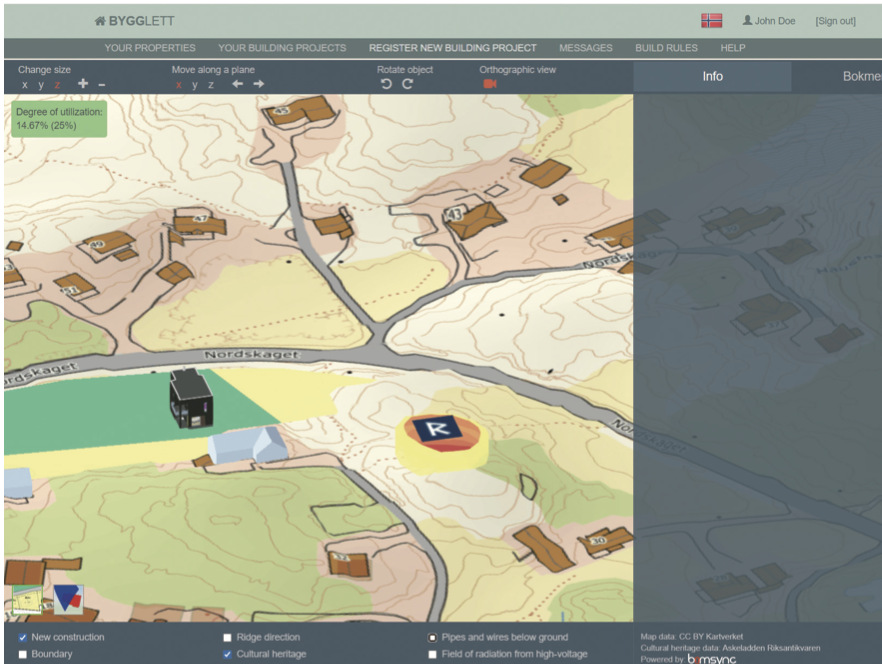

図5 ノルウェーのBygglett(簡易な建築許可)システムデモ画面 5)








図表出典、参考資料等
1)令和元年度革新的事業活動に関する実行計画(令和元年6月21日閣議決定)、p36
https://www.kantei.go.jp/jp/singi/keizaisaisei/pdf/ps2019.pdf

2)建築確認におけるBIM活用推進協議会HP
https://www.kakunin-bim.org/

3)武藤正樹:「BIMと建築確認検査業務への応用」、 えぴすとら73号、 2016.4、建築研究所
https://www.kenken.go.jp/japanese/contents/publications/epistura/pdf/73.pdf

4)Ma s aki MUTO: e-submissioncommon guidelines for introduce BIM to building process、 Fig.10 Difference in consciousness of BIM between applicant and regulators、 p12、 buildingSMART International Technical Report No. RR-2020-1015-TR、 2020.10
https://www.buildingsmart.org/standards/bsi-standards/standards-library/#reports

5)https://bygglett.catenda.com/



国立研究開発法人建築研究所 上席研究員 武藤 正樹
