施工BIMの今－鹿島建設の施工BIM－

2017年7月14日

はじめに

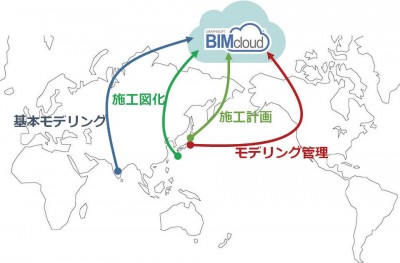

当社の施工部門では、現在、全現場にて施工BIM導入を目指して展開中である。当社の施工BIMでは、着工前に設計図をベースとした「基本モデル」と活用目的に合わせて基本モデルに情報を追加した「詳細モデル」の2段階でモデルを作成している。この基本モデルは、複数の海外モデリング会社を活用したグローバルなモデリング体制にて実施している。こうしたモデリング体制を実現する上で、クラウド上の共有サーバーである「GlobalBIM®」を構築した（図-1）。

図-1

このメリットとしては、複数オペレーターのコンカレントな分業によるモデリング期間の短縮とモデルデータの一括管理、情報セキュリティの確保が挙げられる。現在は、「Gl obal BI M®」上のみ使用可能なARCHICADライセンスを提供し、BIMソフトを持たない専門工事会社でも、モデルの閲覧および追加・修正が可能となった。

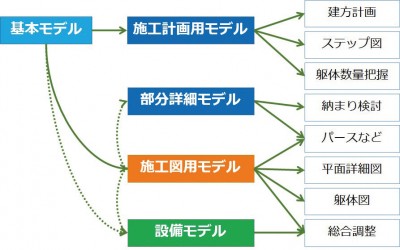

作成した基本モデルは、現場ごとの活用目的に応じて、必要な情報を追加し、業務効率化を図っている（図- ２）。

図-2

その活用方法は、工事の条件に応じてさまざまである。中でも、BIMを用いた施工計画は、多くの現場で取り組まれており、定番化している。その他、建築設備間の総合調整や発注者・設計者との合意形成も多くの現場で実施している。また、BIMからの施工図作成に取り組む現場も増えており、着実に施工BIMが現場業務に定着しつつある。

施工計画での活用事例

施工計画におけるBIM活用の目的は、「施工計画のPDCAを早く、正確に回す」ことで生産性と品質を向上することにある。入手後直ちに設計図ベースの基本モデルを作成、これに構台や足場など仮設計画をモデル化した「施工計画モデル」を利用し、計画の精度を高めている。

図-3は、大規模超短工期の生産施設における施工BIM事例である。

図-3

初期検討では、モデル上に最適なクレーンの選定・配置、隣接工区との工事調整などを行い、大きな施工順序を決定し、また、掘削土量の把握や建方工区単位の部材ピース数をBIMモデルから集計することで、計画でのPDCAを回し、最適な工程・工区割などを素早く検討できた。

初期検討での施工方針決定後は、さらに詳細な施工ステップをモデルにより可視化しながら計画を進めた。複数工区を同時施工する工程であったため、クレーンなどの配置計画に加え、各工区間の動線およびヤードの確保をモデル化しつつ詳細検討している。さらに、詳細な作業手順・仮設を可視化することで安全面での不備がないかも確認している。

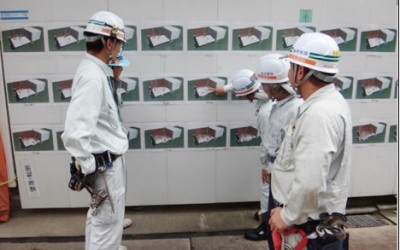

それぞれのフェーズでは、作成した「施工計画モデル」を常に現場事務所内、専門工事会社と共有し確認することが重要である。本事例でも、施工時の手戻りがないように全員が容易にイメージを共有でき、手順の改善を図る具体的な意見も出やすくなった。また、作成したステップを朝礼看板などに掲示することで、結果的に、翌日の段取りが良くなり工程の前倒しが可能となった事例も見られる(図-4)。

図-4

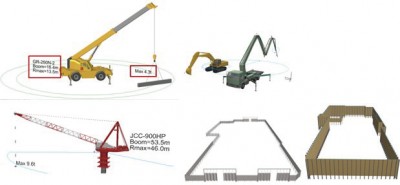

施工計画にBIMを活用する場合、モデリングの時間をいかに短縮し、反対に考え検討する時間を確保できるかが重要である。当社では、より簡易にモデル化できるよう仮設材のライブラリを整備している（図-5）。

図-5

このライブラリでは単に絵として配置するだけでなく、モデル内で各種の検討ができるような機能を盛り込んでいる。例えば、クレーンについては揚重姿勢に応じた定格荷重を表示することで、クレーンの配置検討や機種選定を効率化している。足場については、マウス操作による効率的なモデリングが可能である。

BIM施工図

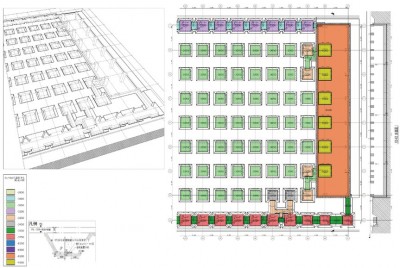

施工計画BIMに加え、ARCHICADを利用したBIM施工図の作成事例も増加している。作成する施工図も、躯体図や平面詳細図、天井伏図、展開図などに加え、総合仮設計画図、配筋納まり図、掘削計画図などの施工計画図など多岐に渡っている。図-6は、掘削計画図をBIMから作成した事例である。

図-6

ここでは、躯体モデルを利用することで掘削範囲を自動作図するアドオンを開発し利用している。複雑な掘削形状も簡易にモデリング可能で、掘削計画図の作図手間を大きく低減可能である。今後は、さらに表現を工夫し作図効率を上げたBIM施工図として展開していく計画である。

ITツールとの連携

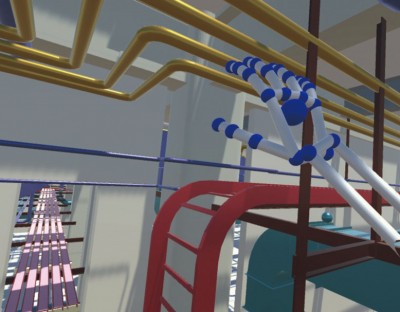

近年、VRツールなど最新IT技術が手頃に活用できるようになってきており、今後活用がより一般化すると考えられる。当社でも発注者や設計者との合意形成に、積極的にVRツールや3Dプリンターの活用を進めている。特にVRツールは、より直感的に空間を理解する上で有効なツールである（図- 7）。

図-7

おわりに

2010 年より、施工部門を中心にBIMを展開し、特に、事前の綿密な検討によるリスクの回避と関係者間での合意形成力の向上に効果を挙げてきた。BIMのメリットを理解し、活用目的とモデリング内容を上手くコントロールしている現場も増加している。今後、ステップアップした施工BIMを展開するためには、現場におけるBIMマネージャの存在が必須となってくる。当社では、施工系社員のBIM教育として、若年層へはARCHICADの基本操作教育、中堅社員へは自現場のモデルを使った施工計画研修を開催している。特に、自現場のモデルを使った施工計画研修は、操作習得の上で非常に有効である。

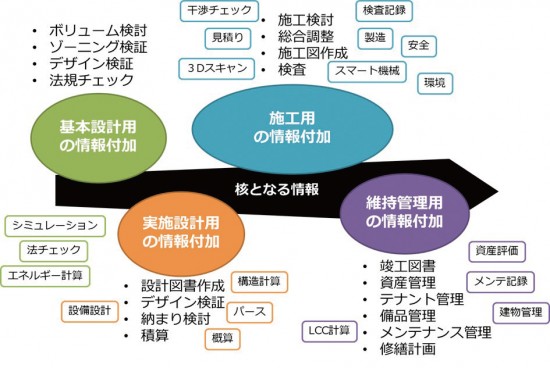

今後は、施工段階において、専門工事会社とのデータ連携の輪を広げ、施工BIMによる業務効率・生産性向上を推進していく。また、設計や維持管理などとも情報連携することで建築生産プロセスの合理化、生産性向上へとつなげていく。
