グリッドフリー認識による任意軸の一貫構造計算ソフト

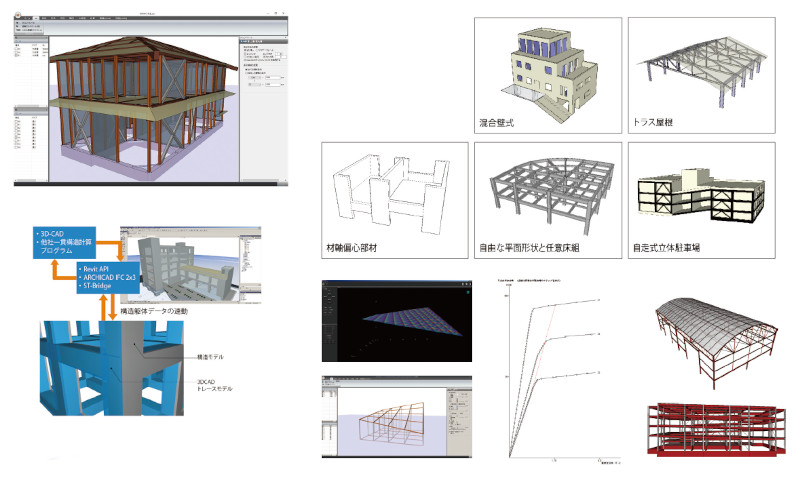

グリッドフリー認識


グリッドに制約されない軸によって建物形状を認識するため、複雑な形状であっても層－層、軸－軸の概念で入力が可能。
中間層、間通り、斜面といった入力補助形状を利用してスキップフロアや自走式立体駐車場、大屋根などが表現できる。

また、近年実装された「自由斜面」機能により、メッシュ形状を斜面として認識することが可能となっている。
詳細なモデル化が可能なので付加荷重、特殊荷重といった外部計算の手間を削減できる。



RC/S/WRC構造計算


本ソフトでは、応力解析から断面算定をする46条２項ルートを対象としている。
応力においてはスラブ剛性に応じた変形も考慮できる。
オフセットを定義することで剛域を指定できる他、偏心した杭基礎の場合に偏心した支点考慮した応力解析にも対応している。
断面算定ではRC、Ｓ造に対しては靱性保証型耐震設計指針の方法により付着割裂破壊の検討、冷間成形角形鋼管設計施工マニュアルによる柱梁耐力比の計算なども可能となっている。
「杭」、「基礎」、「二次部材」に関してはオプションを購入することで追加検討が可能である。



木造構造


木造では、柱、梁の端部には接合金物の回転剛性を考慮することができ、日本建築学会：「木質構造設計基準・同解説」に基づき断面算定を行う。

構造計算ルート３においては木造でも保有水平耐力計算に対応している。



混構造


ライセンス購入によって混構造にも対応することができる。
階ごとに主要構造形式を選択することができる。
モデルとして混構造物をそのまま入力することが可能となっている。



大臣認定


「ASCAL」においては大臣認定プログラムを取得しており、構造計算書偽装問題以降、厳格な審査を通過した数少ないプログラムの一つとなっている。
大臣認定で申請をすると審査項目の省力化や、審査期間短縮などのメリットがある他、取り壊し命令が出ないなどの建物の保全に役立つ。



BIM連携


IFC、ST-Bridge、CEDXMなどに対応できる。
解析上、軸や層、斜面が必要になるが、本ソフトでは解析上必要になる定義データを自動的に作成できる他、元となる任意データを下絵として表示することができるので、構造モデルとして妥当なモデル化を、整合性を保ちつつ設計者判断で作成することが可能である。





40万円～

株式会社アークデータ研究所
Tel.03-5901-9450

動作環境
OS　　　　　　Windows11/10/8.1/7
CPU　　　　　IntelPentium4　2.8GHz同等以上
メモリ　　　　256MB以上　VRAM64MB以上
HDD空容量　　200MB以上
