ファブリケータ業務の全ての領域をサポートする鉄骨構造物トータルシステム

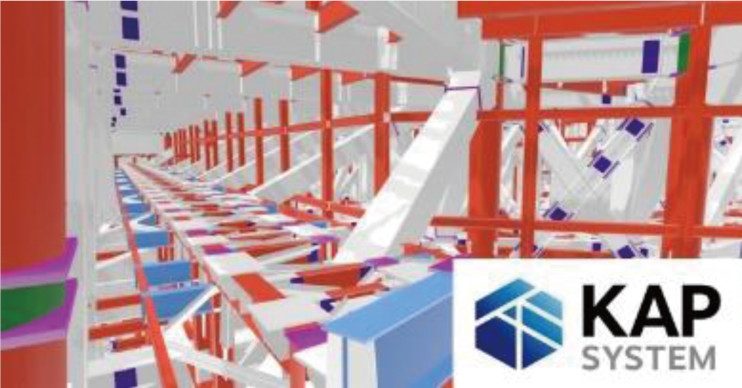

KAPシステムはコンピューター上にあらゆる情報を付加した3Dモデルを構築し、ファブリケーター全ての業務へ活用することを目的としたソフトウエアである。

開発当初から半世紀にわたりコンセプトを変えず進化を続けてきた機能で、BIM推進の広がる建築業界で大きなリードの実現に貢献する。



BIM取り組み

• 構造設計ソフトとの連携

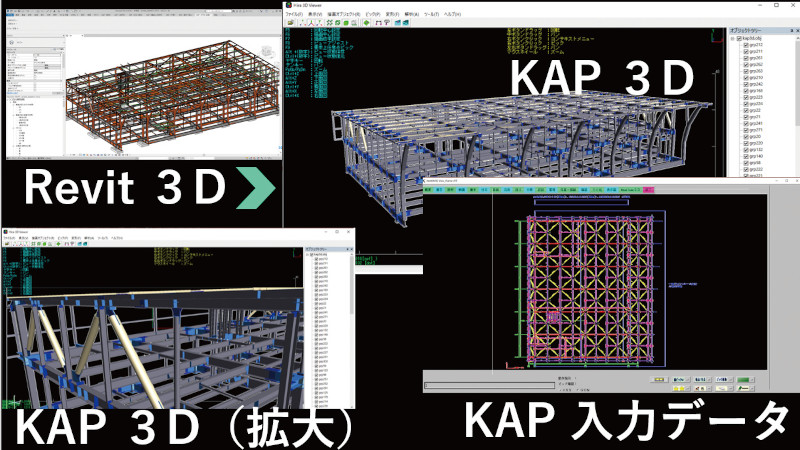

  BIMツール「Revit」のアドオンソフトとして開発されたKAP for Revit（K4R）は、Revit構造データをKAPシステム用の中間データに変換を行うツールである。
  物件規模の大小にかかわらず変換されたデータは、KAPシステムのエンジン部分にて計算を行い、継手や仕口部の計算を自動的に行い、3Dモデルを作成する。

  K4Rがもたらすメリットは、設計段階において構造設計者が鉄骨数量を的確・容易に把握でき、経済的な構造プランを追求できる。

  その他のデータ連携としてSDNFや SS7、ST-Bridgeのインポートすることで3Dモデルの作成が可能である。



• カーテンウォールファスナー連携
  外装業者間とであらかじめ、決められたCSVのフォーマット形式で出力されたデータをKAPシステムに取り込むことで、入力作業省力化し3Dモデルへの出力を行える。
  特色を持ったデータであれば梁の勾配や曲げ梁にも対応する、構造設計者の意図をくみ取ったファスナーのモデルを構築できる。
• エレベーター鉄骨連携
  エレベーター業者間とであらかじめ、決められたCSVのフォーマット形式で出力されたデータを取り込むことでKAPのデータへ変換が可能となる。

  この手法を使用することで入力作業の削減や早期の干渉チェックを実現する。
• 設備CAD連携について
  設備との連携では、Rebro・T-fas・DesignDraft・Cadewaなどの設備BIMソフトへ鉄骨3Dとスリーブ可否領域を出力することができ、より早い段階でのスリーブ決定が可能。

  設備ソフトから出力されたデータを一括でKAPシステムのスリーブデータに変換できる。
• EGリングのクラウド判定
  同社開発「EGリング」の設置可否をクラウド判定し、KAPシステム側にてその場で判定結果を確認できる。
  NG箇所は赤字で表示されひと目で分かる。
  また是正案も表示し設備検討の大幅な時間短縮が可能である。

KAP×実寸法師


株式会社タイワが販売する汎用CAD「実寸法師」との連携は多岐にわたる。
従来は工事が進む過程の中で、ある時点でモデルと図面が分離されBIM対応案件ではそれぞれに作業が必要としていたが、専用CADと汎用CADの垣根を超えた連携により、２次元と３次元の並行作業を可能とする新たなプロセスを構築した。

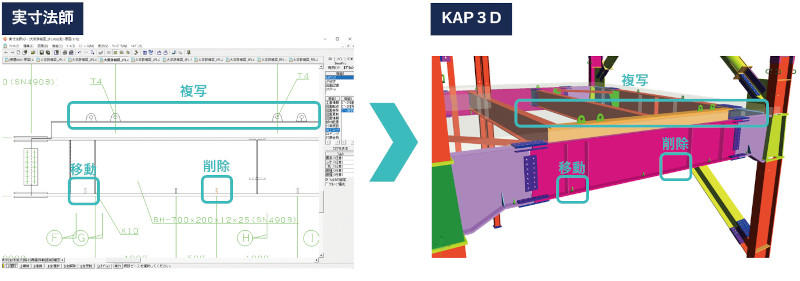

二次部材の移動・複写・削除

• 一般図を用いた連携
  KAPから出力された一般図であれば、実寸法師にて行った部材の配置・移動・削除などの作業内容をKAPに転送し、モデルの更新が行える。

  さらにスリーブやさや管、吊りピースの入力も実寸法師にて可能とした。
• 詳細図を用いた連携
  KAPから出力された打合せ図面を実寸法師にて整えている間に、KAPにて二次部材を追加しモデルの更新を行う。
  その後、更新された二次部材情報のみを打合せ図面へと反映させる。
  検討・承認用に作図した図面から工場での製品加工に利用する図面に展開を可能とした。
  また実寸法師にて詳細図の二次部材を移動や複写、削除しKAPモデルの更新まで可能とした。

モデル情報の活用

• Webアプリケーション機能
  モデル化された工事を同時に複数の人がWebブラウザーを介して閲覧することができ、重量、溶接長、面積、ボルト本数などの文字情報に限らず、一般図や加工図などの２次元図面も含まれる。
  3Dのモデルに寸法線などを付け加えた「3D詳細図」をモバイル端末から閲覧することも可能である。

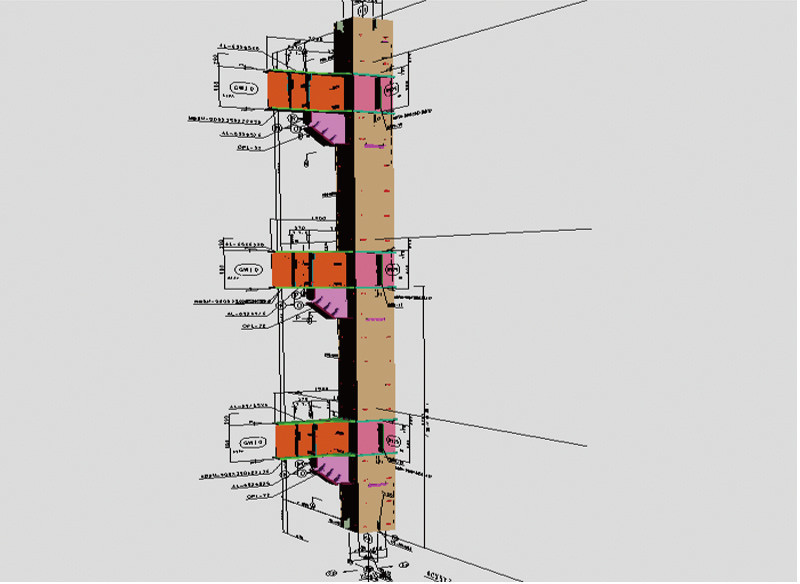

  3D詳細図


  Webアプリケーション機能の多くはQRコードへの出力に対応しており、工程進捗管理では製品に貼り付けているQRコードを読み込み工程の進捗管理が行える。
  完了予定日を超過している工程は色を変えて表示し、進捗情報を容易に認識できる。
  QRコードを用いて管理を行い、ヒューマンエラー防止へとつながる。

• KAPシステムの現場運用
  新しく実装した「KAP-MS（マネジメントシステム）」ではゼネコンが必要とする出荷情報の進捗や、建方情報をクラウドサーバーへアップして社外への共有を行える。
  情報はプロジェクトIDにて管理を行い、情報漏えいへの対策も万全である。

  またGoogle Earth上の実際の建設地に KAPの3Dモデルを合成することも可能である。
  この機能では、ただ3Dモデルを合成するだけではなく、時間軸に沿って建て方順に表示が可能になっており、工事を進める際の重要な情報を確認するツールとしても活用できる。
