鉄構業界のより良い働き方に貢献する鉄骨専用CAD

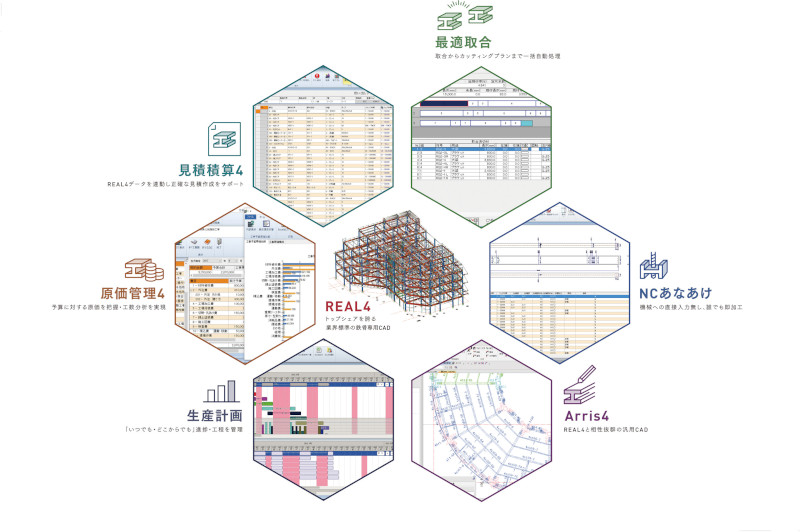

S/F SERIES

高い機能とやさしい操作を目指し、S/Fシリーズは3,000ユーザー、S/F REAL4は7,000本を突破。

鉄骨加工の納期短縮、省力化、生産性向上を充実のシステムとスムーズな連携で実現。
工程の可視化で鉄構業のDX推進を支援すべく、これからも進化を続ける。

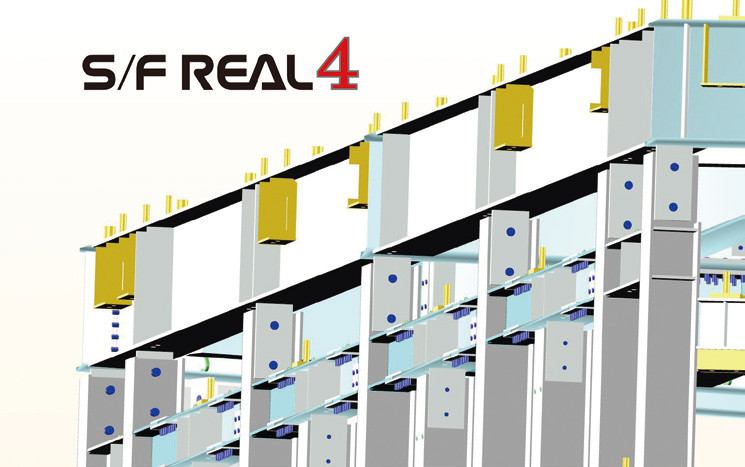

S/F REAL4データ連携

S/F REAL4は誰でも簡単に3Dを生かした作図ができる鉄骨専用CADである。
きめ細かい編集機能、豊富な出図と帳表、一貫したデータで時短と効率化を助ける。




IFCファイル出力、ST-Bridge入出力、 SS3読み込み

REAL4で作成したデータを無駄なく活用。
構造計算ソフトのデータをREAL4で取り込みも。
円滑なデータ連携に寄与する。

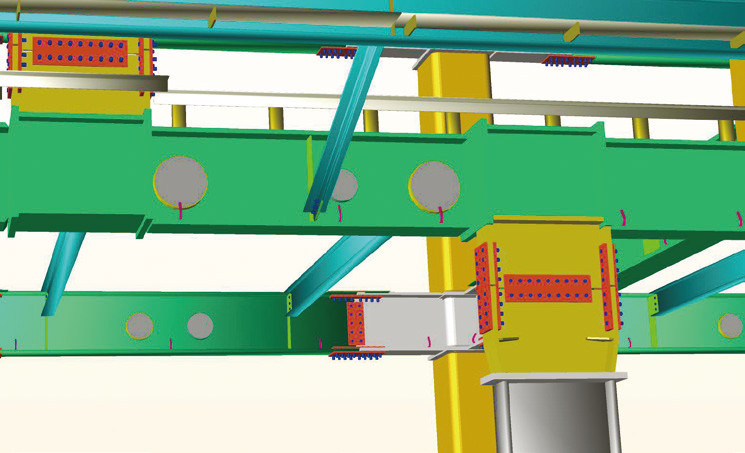

スリーブデータ読み込み、適用範囲チェック

特定の設備CADから出力されたスリーブ情報を、REAL4で作成したモデルに読み込んで組み合わせる。
スリーブが施工段階できちんと納まるかどうかを判断できる。


BIM cloud

グラフィソフト社運営のBIM cloudを使用してデータのやり取りが可能。
STBファイル、IFCファイル、梁貫通孔補強連携の CSVファイルなどアップロードできる。


Revit連携

中間データを介して、REAL4データをRevitへ、RevitデータをREAL4 へ、それぞれ変換する。

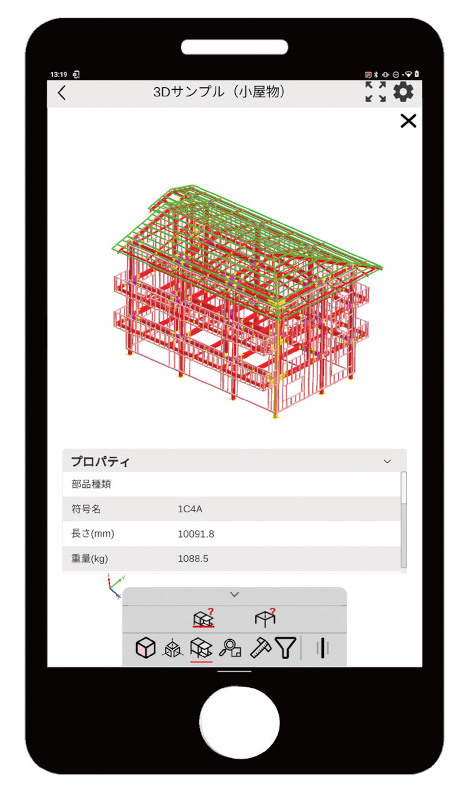

S/F com-pass 3D View

スマホアプリから3Dを誰でもどこでも確認。
REAL4からワンステップでクラウド上にデータをUP。
部材情報の確認、完成イメージの共有、取り合い確認など、他業種間でのデータ共有に。

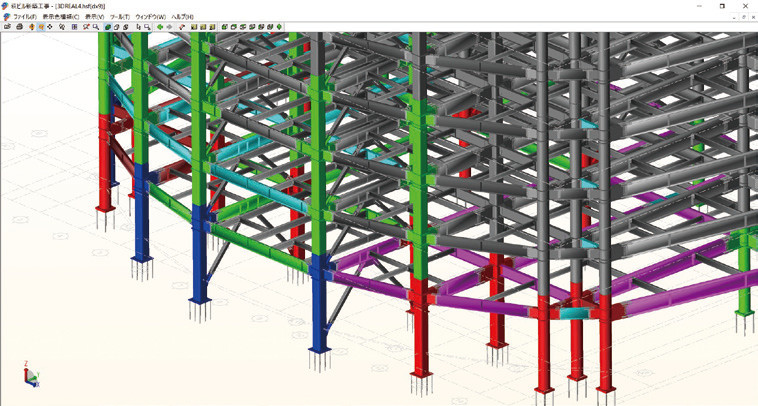

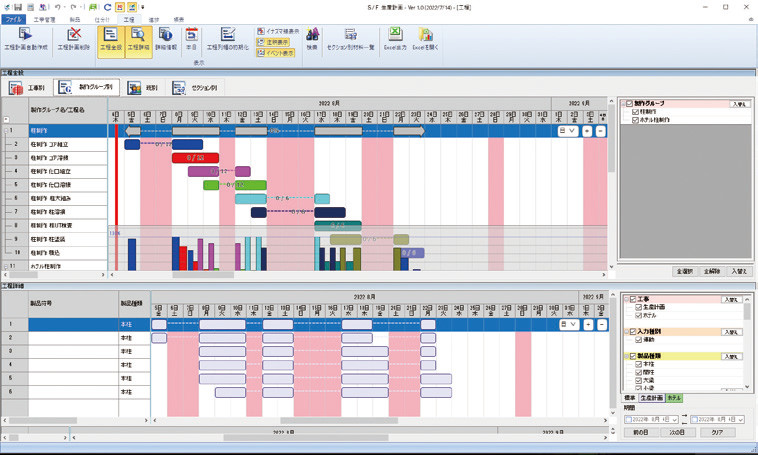

S/F生産計画

REAL4から製品形状や部材情報、溶接情報までデータ連携することにより製品作成の難易度を計算し工程に反映。
データ管理はクラウドストレージを採用。
「いつでも・どこからでも」進捗・工程を管理する。







新システム「S/F出荷計画」

出荷作業の時間的・コスト的ロスを最小化することを目的としたS/F出荷計画をリリース。
「だれでも積み込み計画を立てることができる」を開発コンセプトとしている。




1. 鉄骨専用CAD「S/F REAL4」と完全連携
   製品情報、3Dモデルは、鉄骨専用CADであるREAL4データから連動。
   製品情報にはREAL4で入力した「建方工区」「階」「節」などの情報も含まれており、出荷・搬入予定日を柔軟かつ簡易的な操作で設定が可能となっている。
2. 必要トラック台数を自動計算
   あらかじめ登録しておいたトレーラー・トラックの中から、出荷日ごとに製品の長さ、重量などを考慮し、当日必要な車種、台数を計算する。
   非熟練者でも早期段階で必要トラックの台数が把握できる。

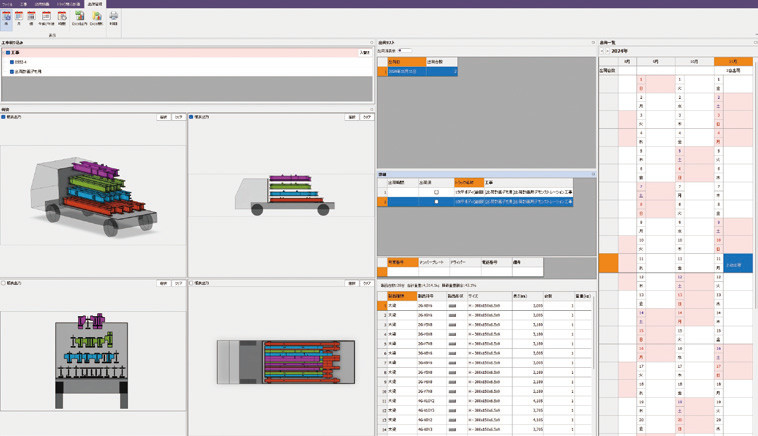

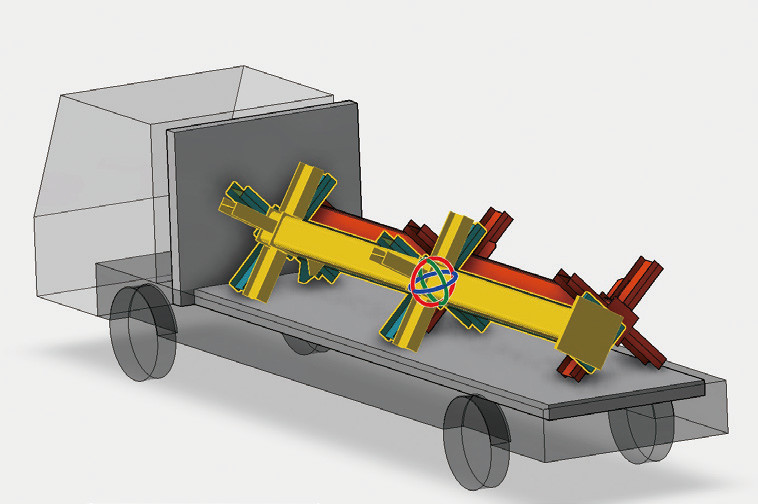

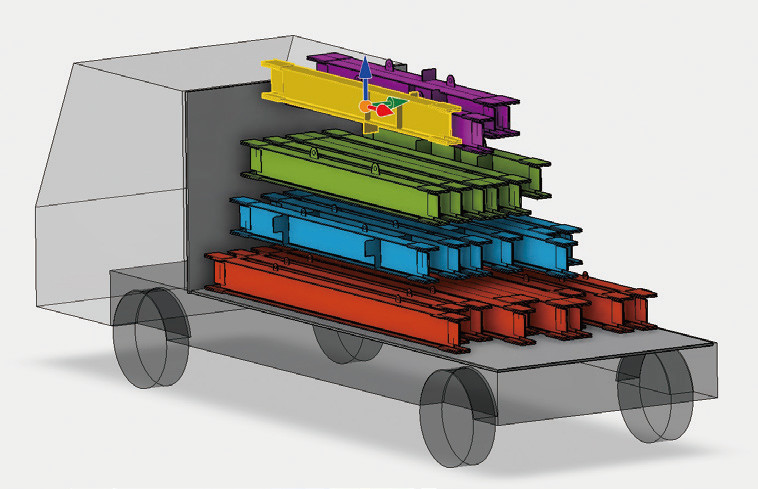

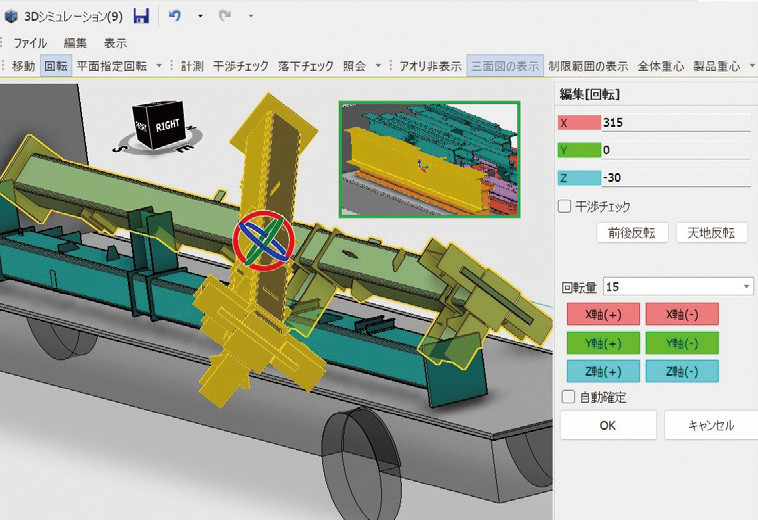

3. 3D積み込みシミュレーション
   3Dモデルで製品形状を確認し、任意の位置に移動・回転をさせた上で干渉チェックも行うことができる。
   これにより製品形状が複雑な場合でもPC内で事前確認をすることができ、必要トラック台数の削減（追加）、当日の積み込み時間の短縮も見込める。
   また、製品や車両全体の重心も可視化されており、より精度の高い積み込み計画を立てることができる。

   　

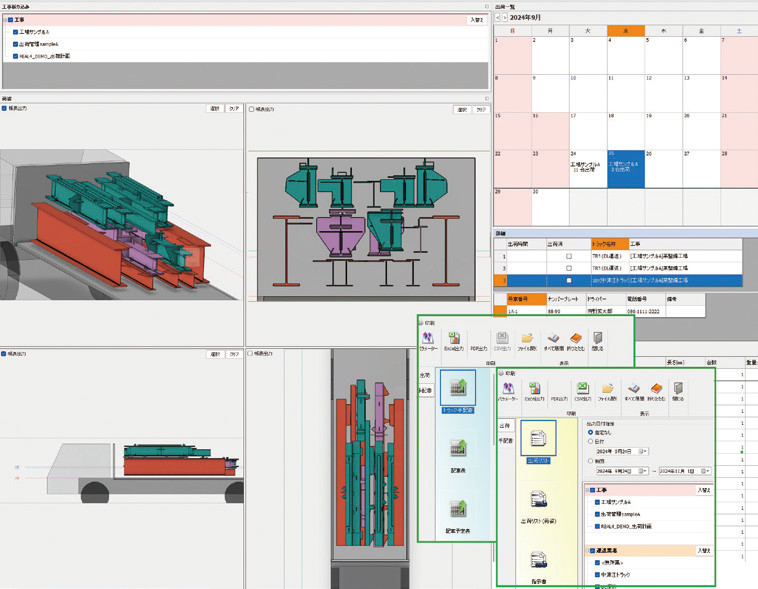

4. ④ 出荷スケジュール、帳票、発注書の出力
   カレンダーにて出荷予定日、出荷時刻を確認できる。

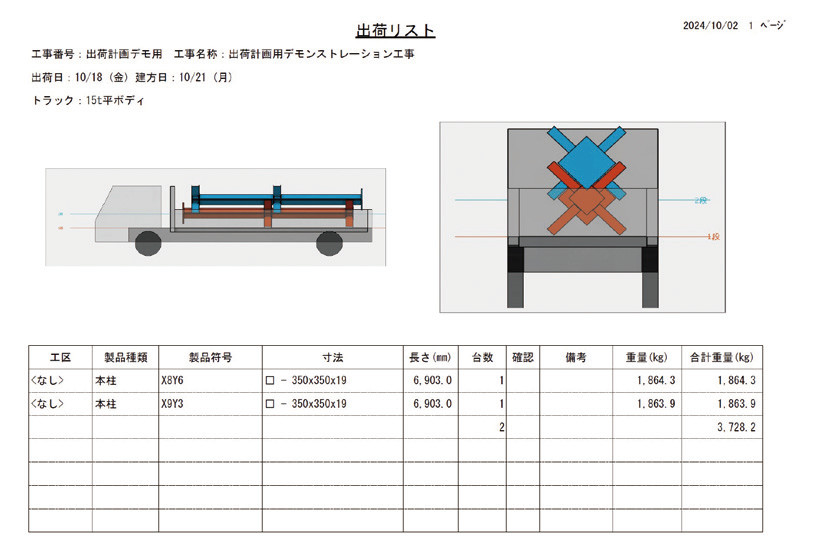

   出荷表ではトラックごとの積載製品を表記でき、3Dの荷姿も掲載することが可能。
   併せて、運送業者や元請けに提出する発注書や資料を自動作成する機能も備えている。
   同システムはβ版をリリース前から全国数十社へ配布しており、実務運用で得たフィードバックをシステムへ反映した。
   熟練者からヒアリングした内容をシステムに落とし込み、より簡単に積み込み計画を立てることができる。




要問い合わせ

株式会社データロジック
Tel.08387-3-1010
https://www.datalogic.co.jp

動作環境
OS　　　　　Windows 11/10/8（64bit）
CPU　　　　Corei7（クロックは3.0GHz以上）推奨メモリ 16GB以上推奨
HDD空容量　10GB以上推奨
