スマホ１台で使える多彩な機能
現場調査から施工、管理まで、現場を変えられるツール

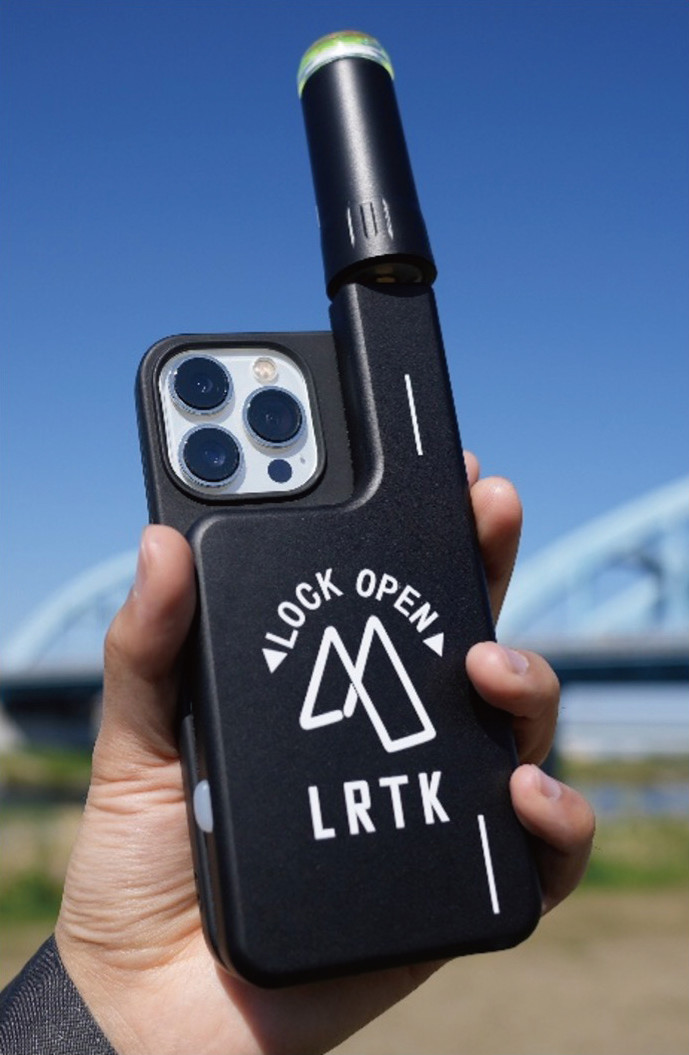

iPhoneに装着したLRTK


概要

万能測量機LRTKとは

ポケットサイズの測量端末「LRTK」は、iPhone/iPadに専用のRTK-GNSS受信機を取り付けるだけで、cm級の精度を実現する小型端末である。
重量は約125g、厚さ13mmと携帯性に優れ、内蔵バッテリーで現場での運用にも耐える設計。
土木・建設からインフラ管理まで幅広い分野で活用でき、現場の作業効率化に貢献する次世代測位ソリューションである。



LRTKの多彩な機能のご紹介

LRTKは多彩な機能を備える。
cm精度測位から3D点群スキャン、位置ずれしないARや座標誘導などをスマホ１台で完結できる。
撮影時には位置・方位を高精度記録し、クラウド管理・URL共有が可能。
CLAS対応でインターネット圏外でも測位できる。



単点測位

石突きや一脚を装着したLRTKを測定箇所に当て、スマホのボタンを押すだけで、測位時刻やタイトル、緯度・経度・標高が自動で記録される。
座標は平面直角座標系でも出力され、標高はJGD2011/WGS84およびジオイド高を自動計算して表示。
測位データには自動採番や現場メモの追記が可能。
現場で取得した測位データは、アプリのボタン一つでクラウドに自動アップロードされる。
オフィスにいる人はWebページ画面にアクセスするだけで現場の最新情報を即時に確認でき、測点間距離の算出など現場検査に役立つ各種計測機能も充実している。



誰でもできる座標付き3D点群スキャン体積計算も現場で完結

LRTKは動画を撮るようにスマホを対象に向けて周囲を歩くだけで3D点群を取得でき、取得する全ての点群にグローバル座標が付与される。
任意の２点間距離の測定や盛土の体積計算といった解析が行える。
LRTKクラウドでは測位付きの写真も撮影位置で点群と連動して表示されるため、視覚的な現場把握が格段に速くなる。
取得データはダウンロードして既存のCADや解析ソフトに取り込める。
現場で撮影した写真群から生成した3Dモデルは高精細で、ひび割れなど微細な損傷箇所まで把握可能。
現場での軽快な確認作業とオフィスでの詳細解析をシームレスに結びつける。

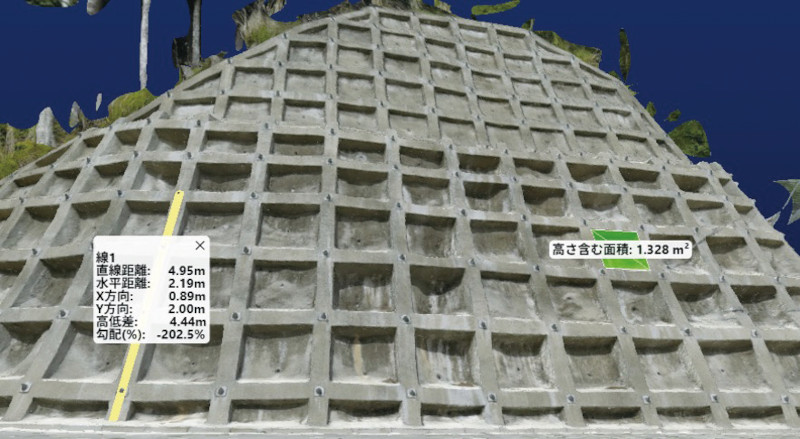

法枠のエッジもきれいに取得できる3D点群スキャン



位置ズレしないAR投影機能

クラウドにアップロードした3D設計モデルはLRTKアプリと同期され、現場で該当座標にそのまま重ねて表示できる。
従来必要だった評定点やマーカーの設置を行わずにAR投影が可能で、作業者が移動しても表示がずれないのはLRTKが常時アンテナで自己位置をcm精度で追跡しているからである。
BIM/CIMのデータを呼び出して、墨出し点や杭打ち位置に仮想の「AR杭」を打ち込めるため、被写体測位で取得した座標に基づいて正確に配置できる。
遠隔地の法面や手の届かない高所、あるいは硬いコンクリート面など、実際に杭を打ちにくい場所でもAR杭ならば施工イメージをその場で確認・共有でき、作業計画の検証や安全対策、効率化に直結する実務的なツールとなっている。
設計どおりの配置確認や施工イメージの共有がその場でできるため、合意形成や施工ミスの予防に大きく寄与する。


BIM／CIMデータも位置ズレなしAR投影



座標誘導機能で目的地も杭も見失わないLRTKが再訪・点検を簡単に

LRTKは、目的地の位置と方位へcm単位で誘導する座標誘導機能を備えている。
LRTKクラウドにあらかじめ目的座標を登録しておけば、現場ではアプリの画面表示に従うだけで該当地点まで高精度に誘導される。
標識や外設置物の巡回点検、災害復旧における定点観測の時系列比較、土地境界や杭座標の確認といった反復・正確性が求められる作業で活用できる。

年次点検で設置標識が樹木や草に覆われて見つからない、災害現場の調査が一度で終わらず何度も同じ地点を訪ねなければならない──こうした現場の悩みは少なくない。
前回の測定地点を正確に探し当てるのは手間と時間を要する作業である。

そこで役立つのがLRTKの座標誘導機能。
過去の測位データはアプリ内に保存されており、該当する座標を選んで「この座標に向かう」を押すだけで、端末が前回の調査地点へ迷わずcm精度で誘導する。
誰でも簡単に前回と同一の位置に到達できる。
点検や経年比較の精度と効率が大幅に改善される。
法面のひび割れや標識の変状といった経年変化を正確に追跡でき、前回の点検で見つけた箇所を二度と見失うことはなくなる。

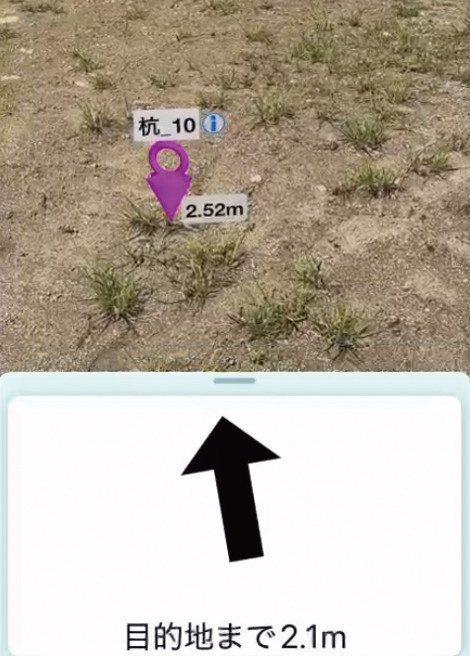

目的地を見失わない座標誘導



位置情報付き写真

現地調査の手間を一気に省くのが、「測位写真」機能である。
端末で撮影すれば、写真にはcm精度の座標と撮影方位が自動付与され、測位日時や現場メモとともに記録される。
点検箇所を撮影するだけで正確な位置と向きが残る。

従来は撮影した後、紙地図に撮影位置と向きを手書きし、写真を取り出して報告書にまとめるという煩雑な作業が常だった。
これに対しLRTKは、写真を撮るだけでcm精度の座標と撮影方位を自動で付与し、測位日時やメモと一緒に記録する。
撮影データはクラウドに自動アップロードされ、Web画面上の地図に写真と向きが即時に表示されるため、現場での手書きや事務所での手作業が大幅に削減される。
撮影場所の記録ミスがなくなり、点検・維持管理の業務効率が飛躍的に向上する。

LRTKクラウドのWeb画面では、同一地点で撮影された写真を時系列で並べて表示できるため、過去の記録と現在の状態を地図上で直感的に比較できる。
撮影位置を地図で確認しながら、各写真に紐づく測位日時や現場メモも合わせて閲覧・管理できるため、数年前に残した注意点を見落とすことなく点検箇所を洗い出せる。
点検履歴や写真を一元化することで、標識の変状や法面の劣化といった経年変化を追跡でき、いわば「インフラの電子カルテ」としての運用が可能になる。

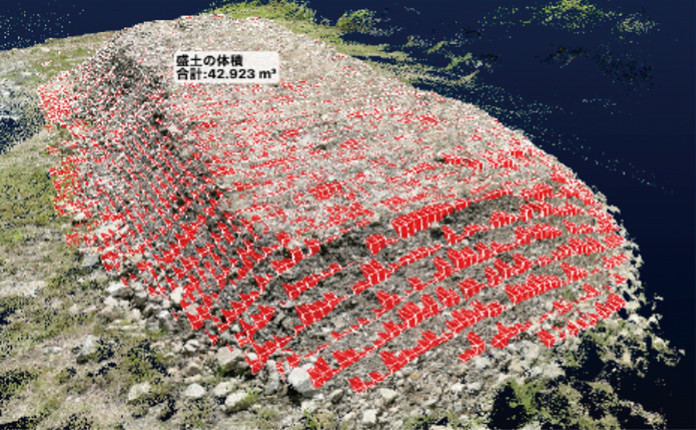

土量計算も簡単



URL発行で簡単データ共有

データ共有も極めて簡便である。
現場で取得したデータはLRTKクラウド上で該当ファイルを選び、共有ボタンを押すだけで URLを発行できる。
共有時にはパスワード設定や有効期限を付与でき、発行されたURLを発注者や協力会社に送れば、相手はログイン不要でWeb上の表示画面から即座に確認が可能である。



圏外でも高精度測位が可能

LRTKは携帯電話の電波が届かない山間部や沖合でも高精度測位を実現する。
３周波対応のGNSS受信機を搭載し、インターネット圏外の山間部や沖合でも、CLASを直接受信して高精度測位を実現する。
大がかりな通信環境や大型機材が確保できない災害現場での有用性が特に際立ち、能登半島沖地震の際には現地での測位や状況記録・共有に活用された。
小型で持ち運びやすい一台が、被災地での迅速な情報収集と復旧活動を後押しする。



手の届かない高所も座標取得

法面の上端や橋梁の手の届かない隅、屋根の下の微妙な箇所──LRTKはそうした現場の“困った”に応える。
離れた位置からでも、一脚や端末を直接立てずに非接触で緯度・経度・標高を取得できる被写体測位機能により、高所や狭所の座標を簡便に記録可能。
メジャーや足場を使わずに測定できるため、点検作業や調査の効率は飛躍的に向上する。



多彩な機能が端末一つに凝縮されたまさに万能測量機なLRTK

LRTKは、小型ながら現場の課題を根本から変える実務ツールである。
cm級測位、3D点群、AR、クラウド共有、圏外対応といった機能が一つにまとまり、点検・施工・災害対応を速く、正確に、安全にする。
データの一元管理は関係者間の情報共有と合意形成を円滑にし、事務作業の工数削減にも寄与する。
標準化されたワークフローと既存のCAD・解析ソフトとの連携により、オフィスと現場がシームレスにつながる。
LRTKは現場の作業効率化をますます迅速に進める強力なツールとなり得る。





要問い合わせ

レフィクシア株式会社
Tel.03-6456-4323

動作環境 iPhone/iPad
