3次元データ総合マネジメントソフト

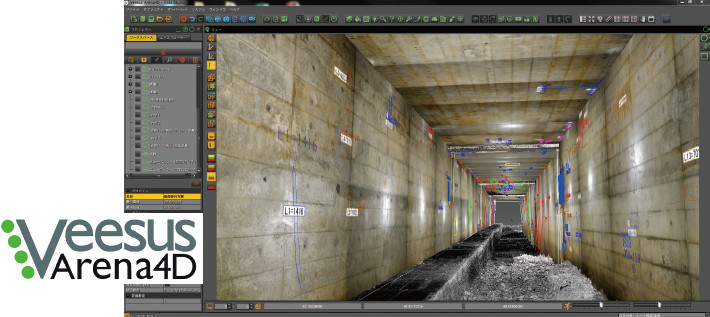

現場の超リアル空間を再現


概要

Arena4D Data Studio-Jは、維持管理分野での３次元アウトプットを実現。
３次元レーザースキャナーなどで取得した点群をベースとし、その点群上にさまざまな形式のデータを取り込み可能とすることにより、３次元上での維持管理を可能とした。



幅広いサポートデータ

点群上にあらゆる外部データを集約できる。
簡単な2D、3D-CADデータ、3Dモデル、画像、音声、文書、GISなど幅広いデータの取り込みが可能。

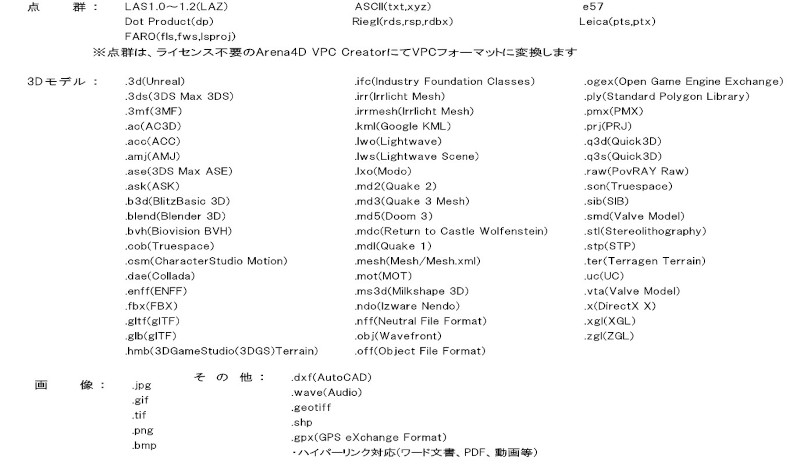

サポートファイルデータ形式



点群編集ツール

1. ノイズリダクション機能
2. レイヤー分け機能
3. パッチ機能
4. 計測機能
5. 描画機能

4D：時間軸

取り込んだ全てのデータに時間軸の概念を付与することが可能。



干渉チェック

点群上に3Dモデルを取り込み、3Dモデルを自由に移動させながら、点群と3Dモデルの干渉確認が可能。

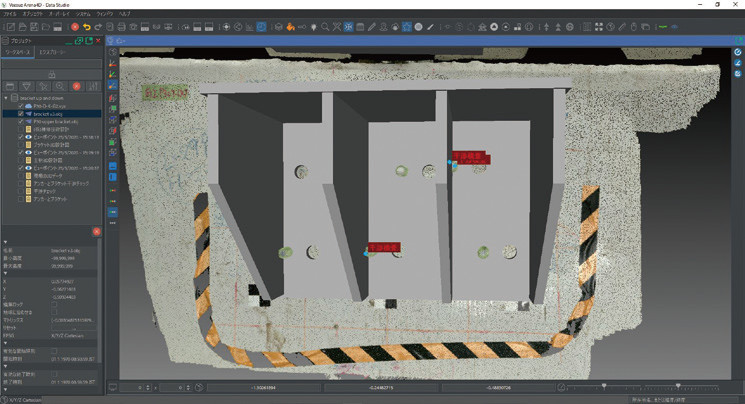

躯体アンカーとブラケット孔の干渉チェック



差分解析

点群上に3Dモデルを取り込み、点群と3Dモデル間の差分解析を行い、差分をカラーマップとして表示が可能。

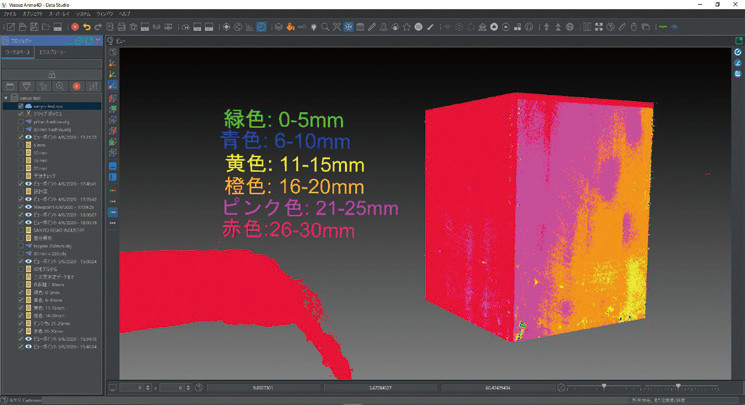

橋脚躯体と補強鋼板の差分解析



アニメーションや無償ビューワー作成機能

初心者でも簡単に高解像度のアニメーションを作成可能。
また、クライアント配布用の無償ビューワーのパッケージ化が可能。



視覚性

作成した3D管理データに対しVRデバイスなどを用いて、自由にデータ内を移動や接近することが可能。





要問い合わせ（サブスクリプション価格）

株式会社補修技術設計
Tel.03-3877-4642
https://www.ire-c.com

動作環境
OS　　　　　Windows11/10 64Bit
CPU　　　　Corei7以上推奨、メモリ：64GB以上推奨、記憶装置SSD（空き100GB以上）推奨
