ワンモデル運用により業務全体の生産性を画期的に向上

モデルのデータベース化

系統管理機能［2D＋3D］

系統管理［3D］


Tfas後継の完全3DCADで、BIMをベースに構築したプラットフォームを採用の建築設備BIMアプリケーション。
設計・施工・維持管理まで、業務全体の生産性が画期的に向上する機能を多数搭載。
モデルから属性情報を自由なフォーマットでExcelに出力できるため、独自の機器表や発注指示書、拾い表などの作成、他アプリとの幅広い連携が可能となった。
モデルをデータベースとして捉え、従来の業務プロセスに大きな変革をもたらし、さらなる業務効率化を実現する。

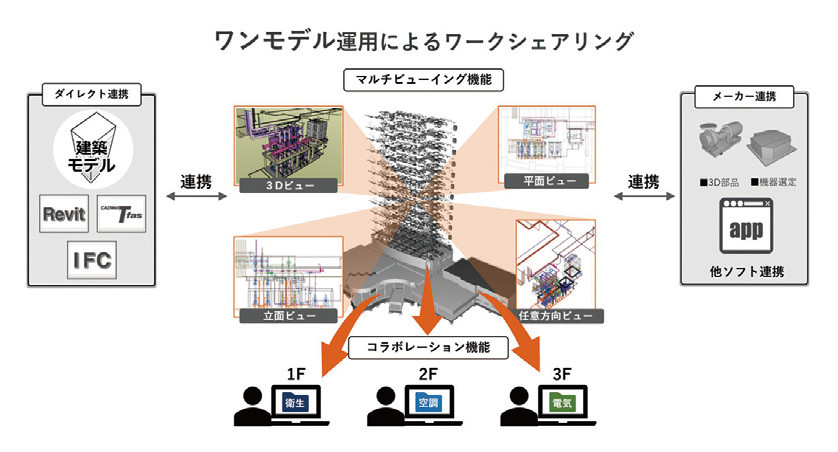

ワンモデル運用


コラボレーション機能によりワンモデルを複数人で同時作業し、図面の統合作業が不要になる。
また、大容量のモデルでも、作業シートだけを抜き出して展開するため、必要最小限のファイルサイズでの作業が可能となり、作図時のストレスを大幅に軽減できる。
平面・断面・3D全てのビューが連動しており、どのビューから作図・編集してもモデルに反映が可能。

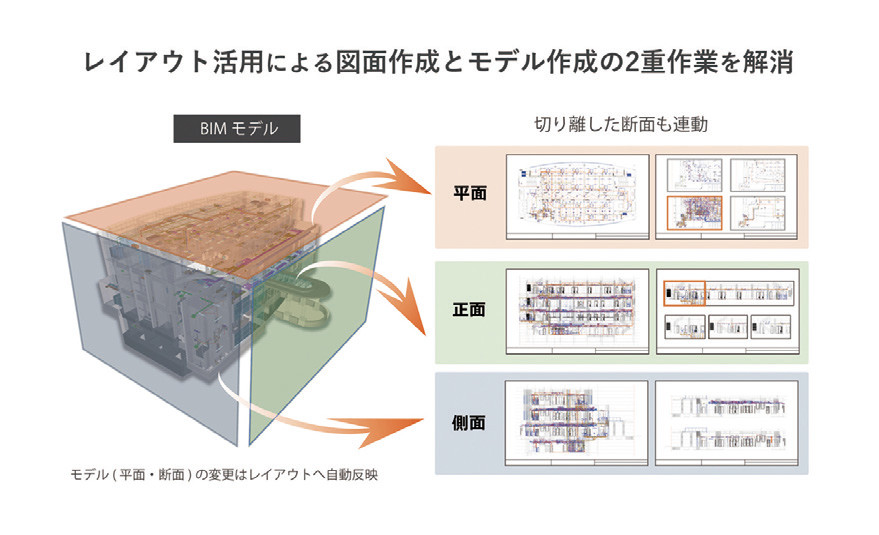

レイアウト機能


モデル⇒図面化により作業はモデル側だけで完結し、図面作成とモデル作成の２重作業を解消できる。
モデルの平面、正面、背面、側面からレイアウトを作成し、モデルの変更がレイアウトに自動的に反映される。

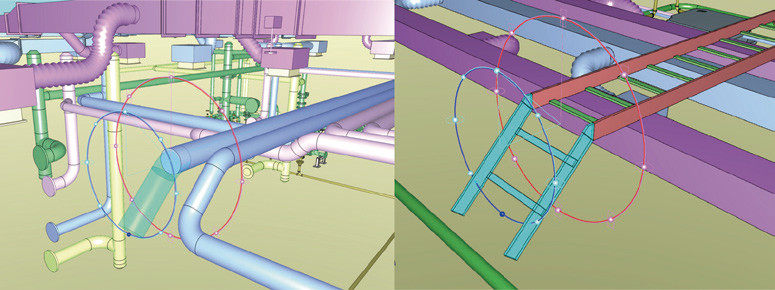

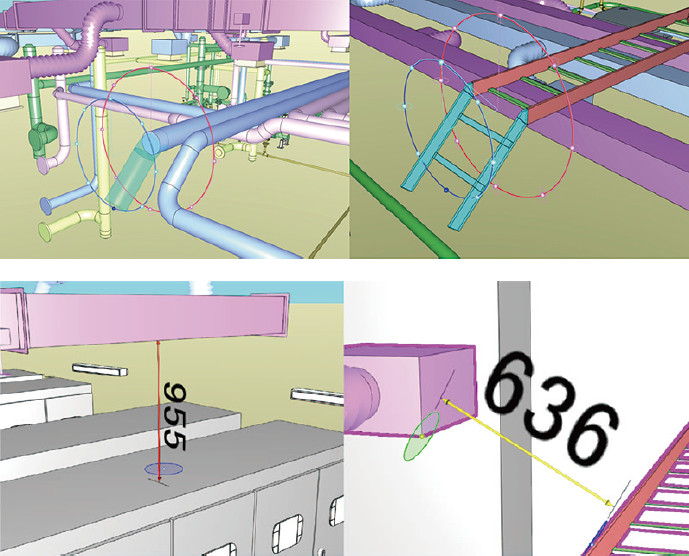

3D作図・編集


3Dでも2D同様にルーティング作図・編集ができる。
3Dガイドリングを使用し、 3D上でも直感的に操作ができ、3Dと2Dの連動により作図効率が格段に向上する。
また、3DPDFへの出力を可能とした。

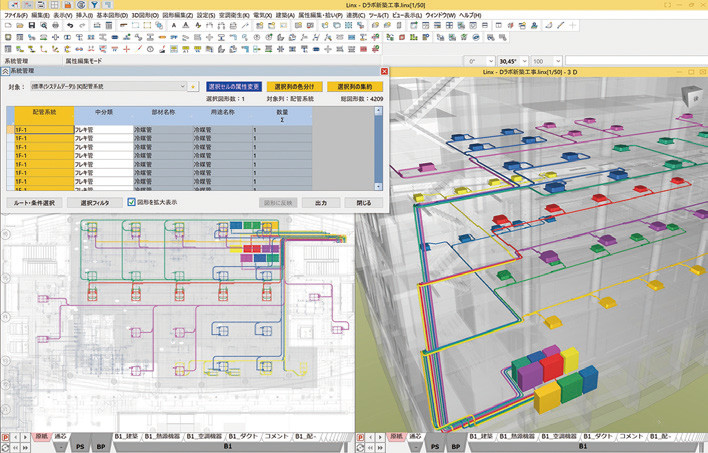

系統管理機能

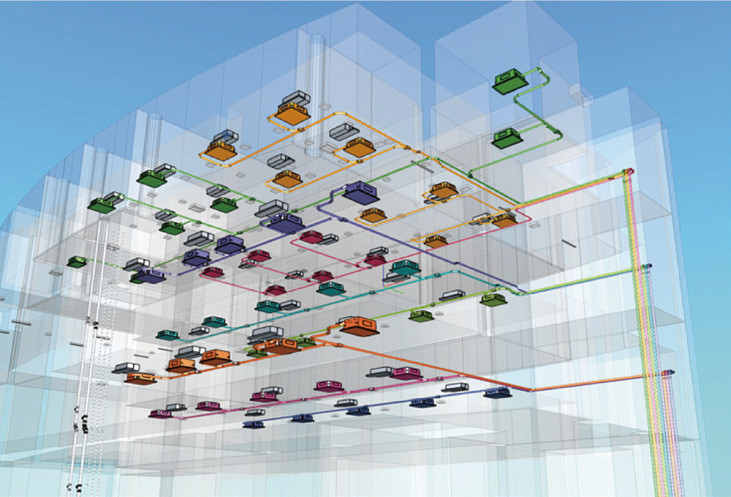

ダクトや配管、幹線などの系統を色分けして管理できる。

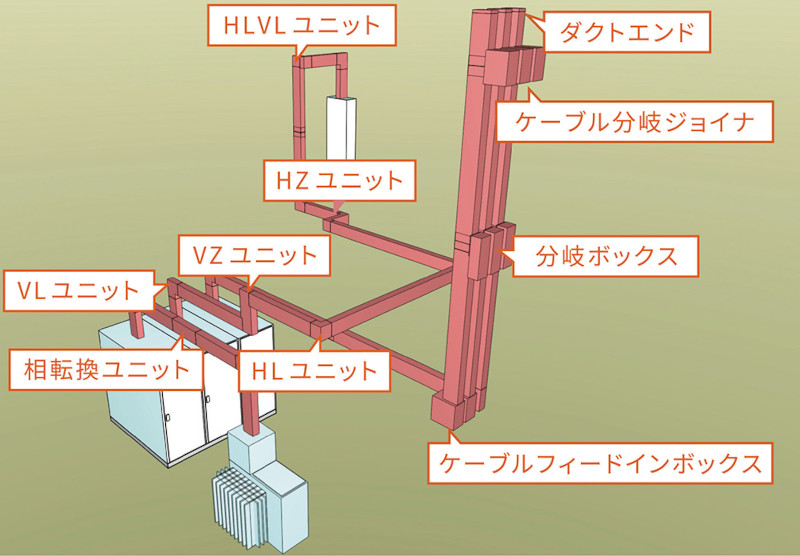

幹線系統では幹線番号ごとの管理もできる。
また、部屋やエリアごとの風量や流量、負荷容量の確認も可能である。

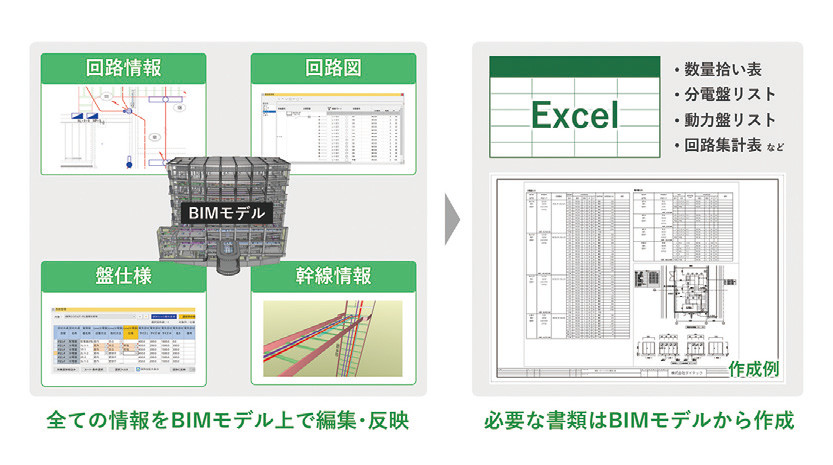

盤リスト作成機能


各盤に接続している電気機器の負荷容量を集計し、分電盤や動力盤などのリストを表図形やExcelに出力可能。
幹線と回路番号が作図されているモデル上の盤に対して、直感的に分岐の指示ができ主開閉器、電力量計などの設定が可能。

各種アプリとの連携


Revit互換については、中間ファイルによるダイレクトリンクに加え、RVT（Revitネイティブファイル）直接出力を搭載した。
㈱コスモ・ソフト社製の積算ソフト「PLANEST＋BIM」と連携しIFCファイルでの拾いを実現。
Linxでは電気配線もIFCファイルに出力できるため、配線情報を基に「PLANEST＋BIM」にて高度な拾いを可能とした。
河村電器産業㈱社製の「Qrespo」と連携し自動設計されたキュービクルをサイズ、重量などの情報を保持した3DモデルとしてLinxに配置できる。
その他、「SPIDERPLUS」、「MEL-BIM」、「ルミナスプランナー」などのアプリと連携しており、今後も連携アプリを増やしていく方針である。




要問い合わせ

株式会社ダイテック
Tel.03-5762-3511
https://www.daitec.jp/

動作環境
要問い合わせ
