設計検討から設計成果図面作成、BIM/CIM3Dモデル情報化施工用3Dデータ作成までの一連をサポート

概要

STRAXcubeは簡単に高精度な3次元地図に編集できる「Map3D」、豊富な線形調整機能を利用し、道路構造令に基づいた設計が可能な「線形調整」、比較ルートを精密な3次元表示で効率よく検討できる「Planner」、詳細横断図面作成の省力化を可能にしている「RoadDesign CAD」で構成された道路設計のためのトータルシステム。


3Dパラメトリック設計が可能

豊富な構造物をパラメトリック寸法により、簡単に3次元モデルを作成。
設置角度や任意高さを設定することで、橋台や橋脚の斜角設置にも対応。

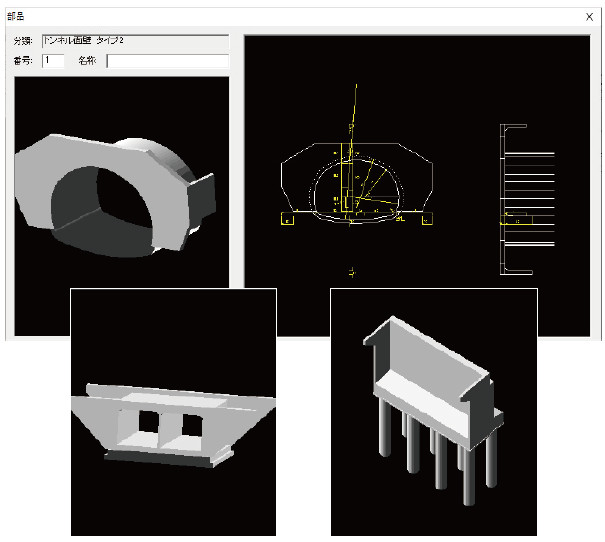

パラメトリック3D部品

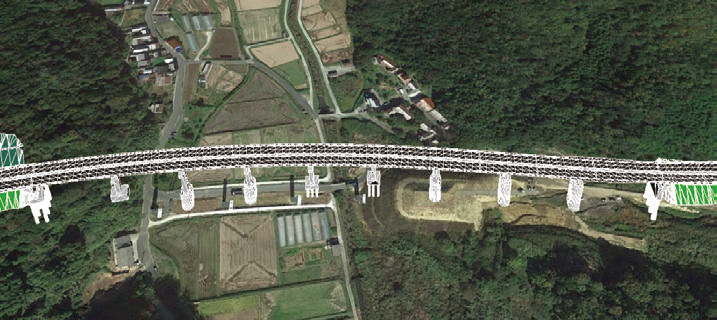

計画3Dポリゴンデータをドレイプした地形上に表示

多彩な線形調整機能・使いやすいノーズ設計

地形図やオルソ画像等を背景にIP法・片押し法・要素法で線形を入力。
ノーズ位置の検討を素早く、正確に分かりやすく設計ができる機能を追加。

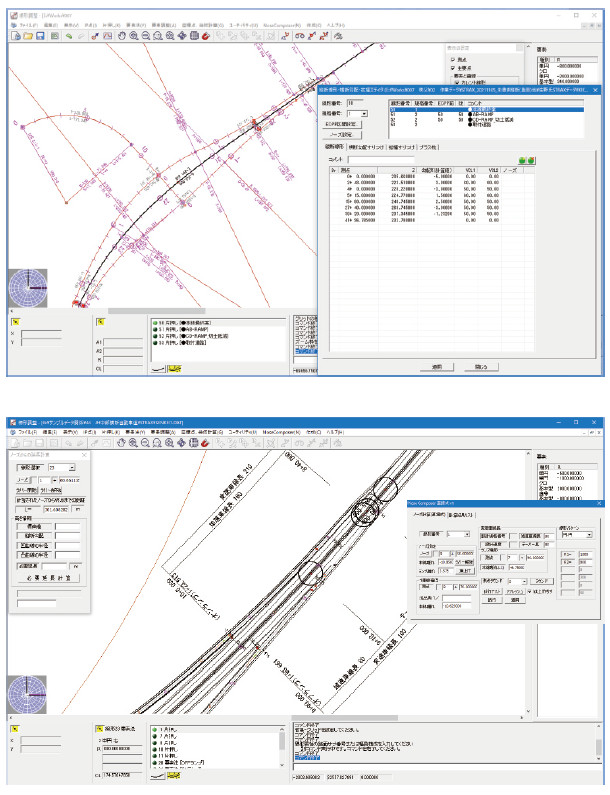

Nose Composer

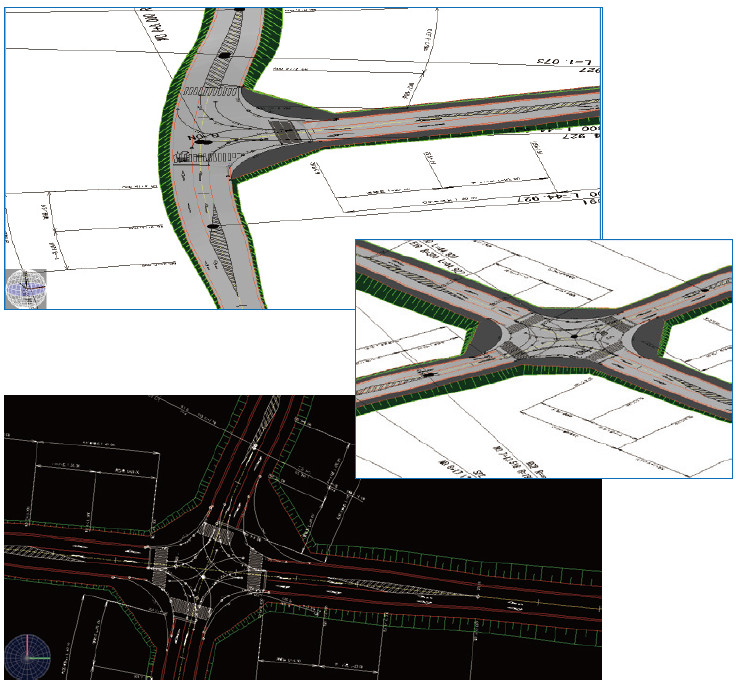

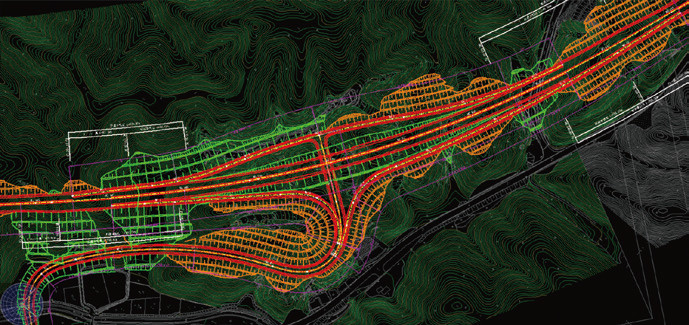

交差点設計

線形データとリンクした縦断線形により、簡単に3次元交差点モデルを作成。

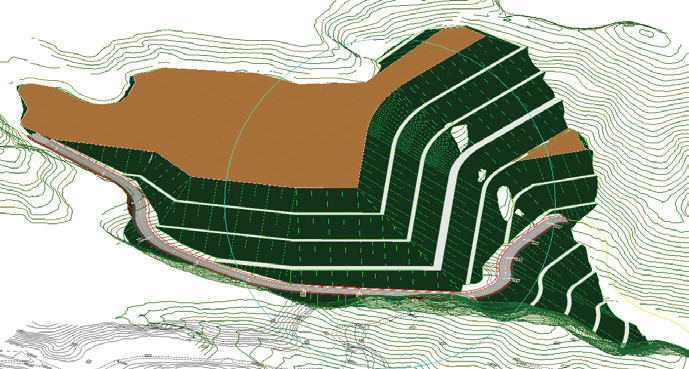

現況地形と交差計算をすることで、正確な3次元法面計算が可能。


十字、T字、ラウンドアバウトH型、暫定型に対応走行軌跡図の計算が可能

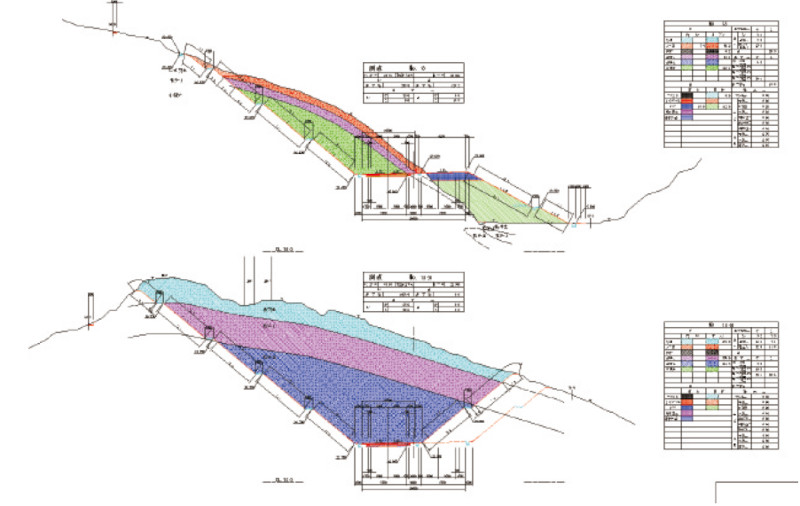

詳細設計に対応する縦断・横断図

ノーズ線形を含む、複数線形を正確にハンドリングすることにより、概略予備から詳細設計まで2Dから3Dまでをサポート。

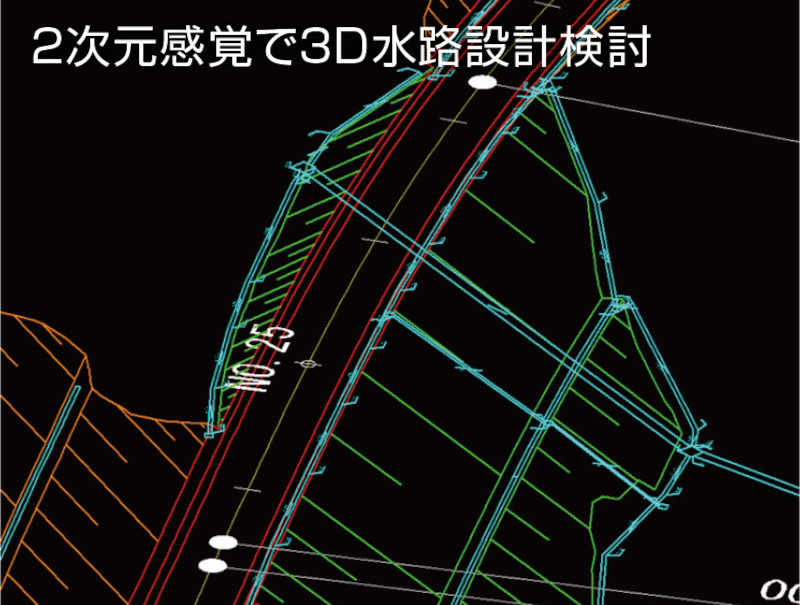

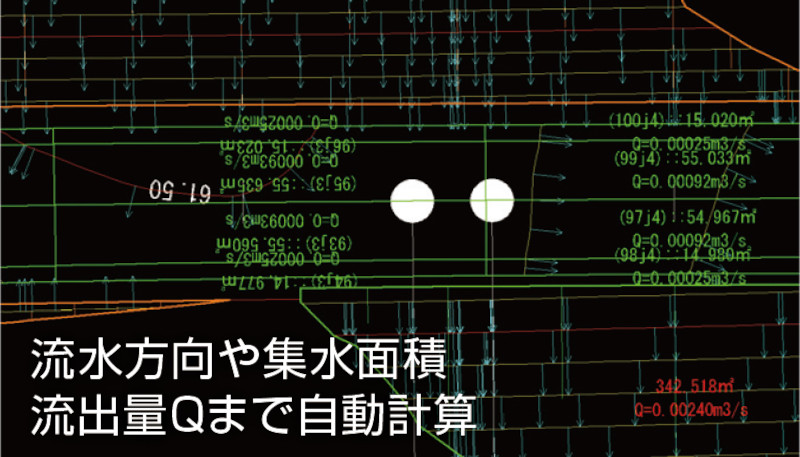

3D水路設計・排水計算

平面図上で桝・水路を設置。
水路敷高を自動計算。

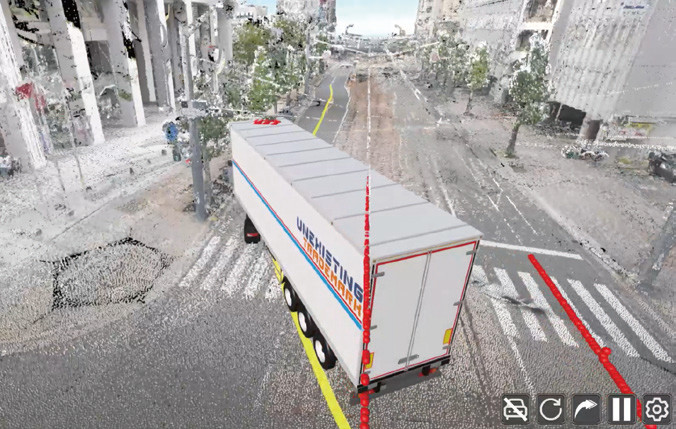

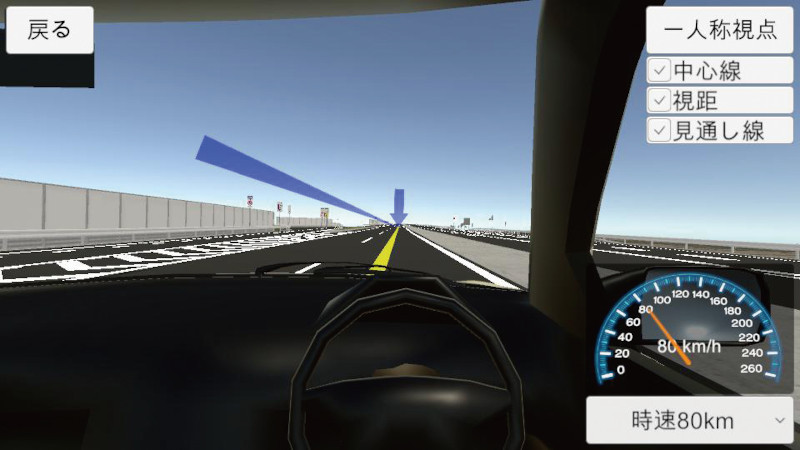

Drive 走行シミュレーション

視距の確認、見通し距離の表示と出力


点群との3D干渉計算干渉箇所を赤色で表示、座標出力



建築限界の作図機能を大幅に機能改良

STRAXが得意とする片勾配、車線ごとの曲線部拡幅、視距拡幅など豊富な幅員情報をベースに建築限界線を自動作図。
「道路構造令の解説と運用」に準拠しつつも、各地方整備局の運用や設計者の思想によって微妙に解釈が異なる項目についてもきめ細かな設定が可能。
若手設計者でも簡単に入力でき、結果を寸法値とともに素早く確認が可能。

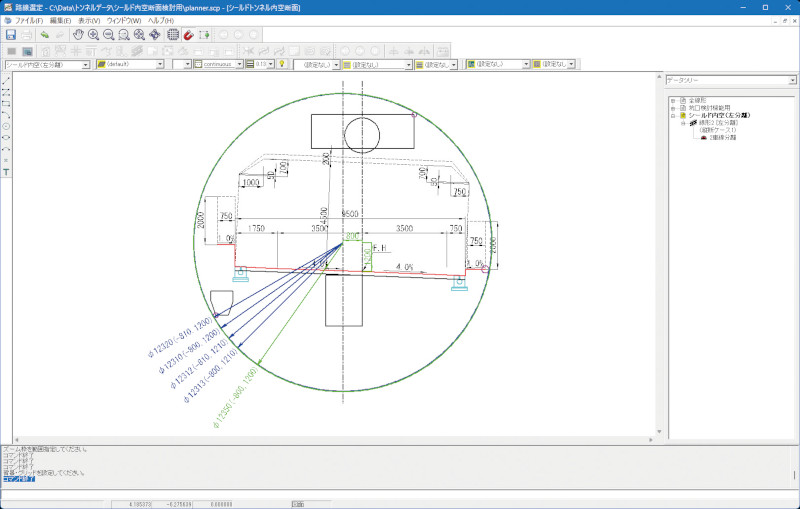

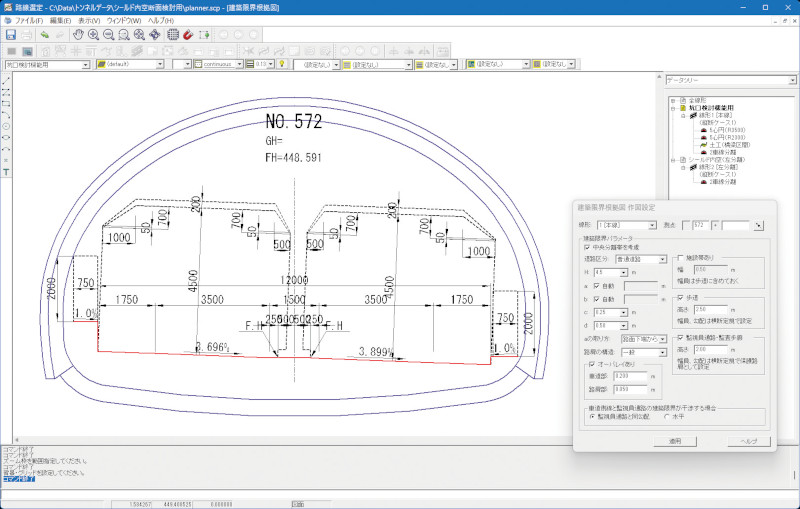

シールドトンネル内空断面検討機能

シールドトンネルの最適な内空断面を簡単に検討可能な機能を搭載。

• 建築限界
• ジェットファン（形式、設置台数）
• 避難通路（独立、床版下）
• 排水工・床版・標識
• 設備ごとの余裕代

これらの情報を基に瞬時に計算し結果が確認でき、設計検討が大幅に効率化。

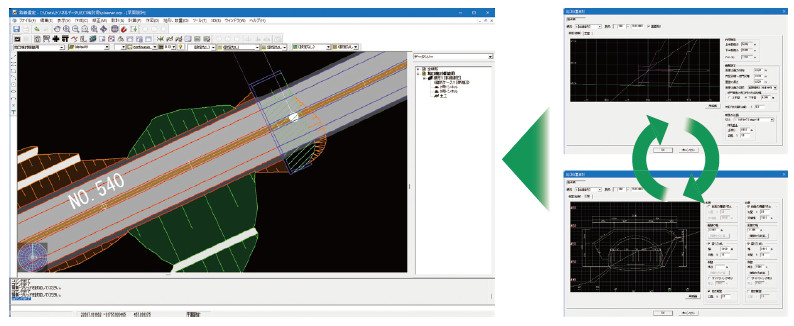

山岳トンネル坑口位置検討機能

縦断、横断を連動させながら坑口位置を簡単に検討でき、その結果を背面切土など含めて平面図に即座に反映可能。
坑口測点位置や縦断計画高を変更してもすぐに結果を反映。

検討結果を設計案として複数案の管理ができ、比較案の作成効率が大幅に向上。

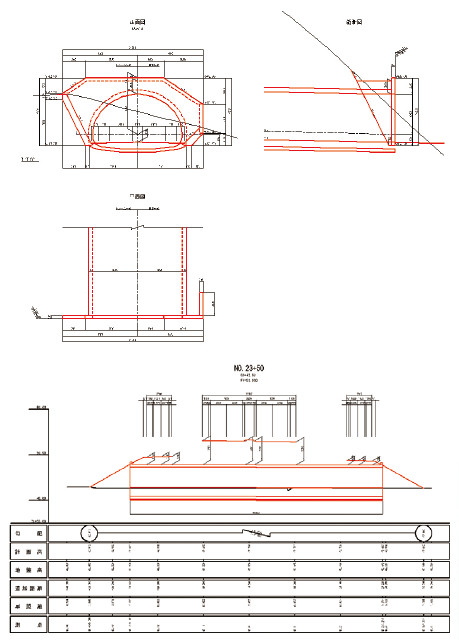

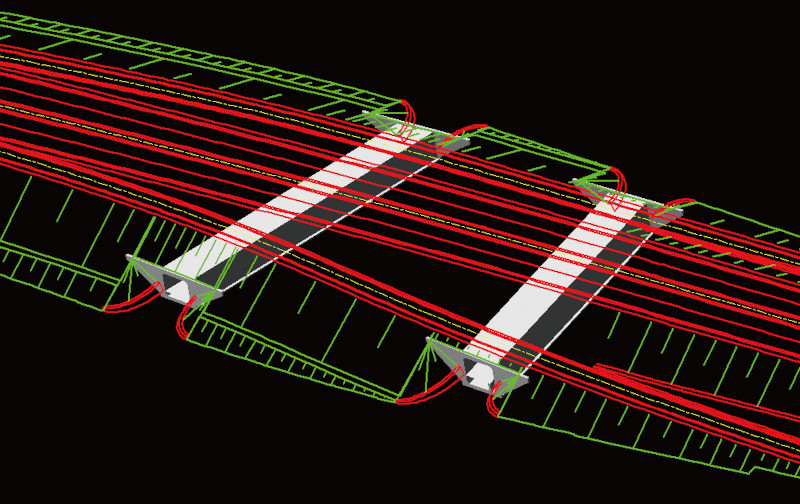

3Dボックス作成機能

本線・ランプなど複数の線形間でのボックスが３次元で瞬時に計算可能。

• 複数線形間対応（ウイング位置自動）
• スキュー角指定（角度、2点）
• 計画高設定（縦断高、現況地盤高）
• 巻き込み設定（ブロック積み、パラレル、平行）
• 一般図作成

一般図（トンネル、ボックス）







要問い合わせ

株式会社三英技研
Tel.082-228-2221
https://sanei.co.jp

動作環境
OS Windows 11/10
メモリ OSが推奨するスペック以上
