設計業務プロセスを変革
河川・構造物・整合チェックに特化

業務フローに沿って配置された、直感的なメニュー構成


概要

川田テクノシステム（KTS）のV-nasClairシリーズは、設計業務プロセスの変革をテーマに開発され、国土交通省が推進する「３次元モデルの標準化」を支援する。
設計者は従来の２次元設計の感覚で作業でき、BIM/CIM物件だけでなく、従来の２次元設計や検討業務にも幅広く活用できる。

今回は、河川分野に特化した製品を紹介する。
堤防、坂路工、階段工、樋門・樋管などを３次元でモデル化できるほか、JICEおよび関東地方整備局基準の両方に対応した構造計算と河川堤防土工の数量算出が可能となっている。



製品構成

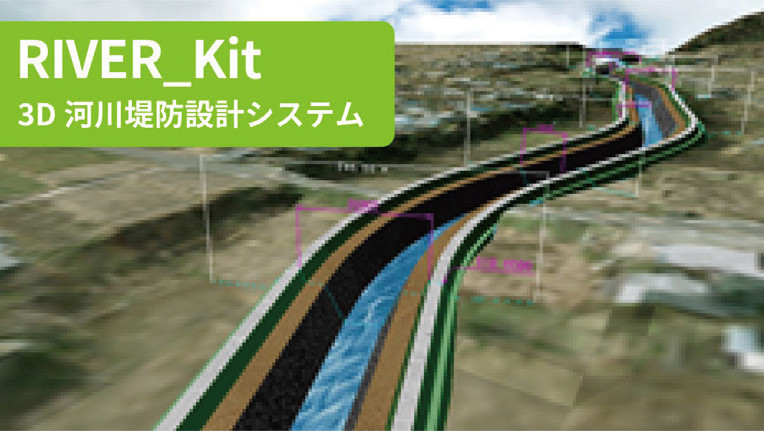

・RIVER_Kit

河川設計向けの総合設計システム。
平面計画や縦断計画を従来の２次元設計感覚で作成でき、自動的に３次元モデルに反映される。
部材情報や数量などの属性を一元管理でき、成果品としての２次元図面や計算書、数量表を効率的に作成可能。
河川堤防や樋門・樋管など、各種河川構造物の設計業務に最適化されており、設計変更や条件調整にも柔軟に対応できる。

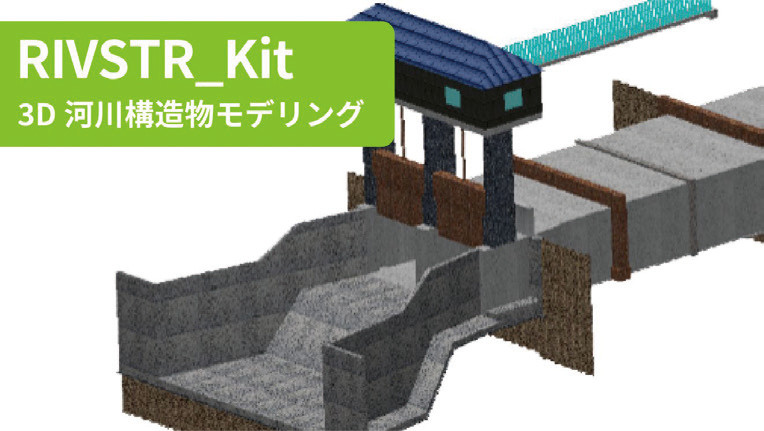

・RIVSTR_Kit

構造物設計に特化したシステム。
樋門・樋管などの河川構造物に対して、モデル作成から設計計算まで一連の作業をサポートする。
計算条件や設計基準に基づき、自動で照査や数量算出が可能。
設計者が作成したモデルや部材情報を効率的に管理できるため、構造設計業務の迅速化と精度向上に寄与する。




・ModelCheck_Kit

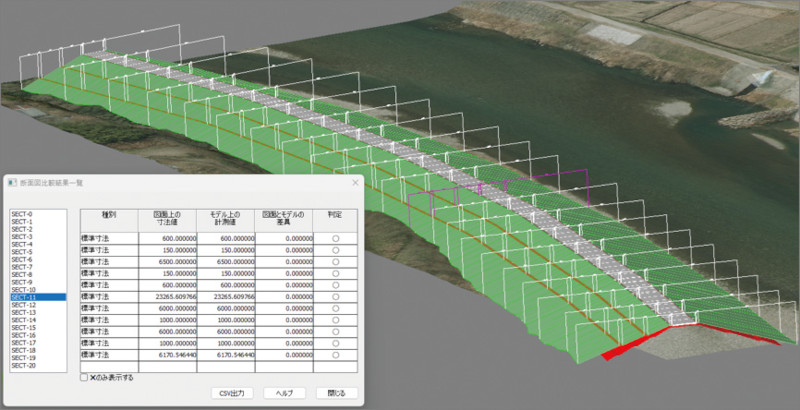

３次元モデルと２次元図面の整合性チェックを効率化する専用ツール。
作成済みの３次元モデルと２次元図面を重ね合わせることで、設計変更や修正箇所を即座に確認できる。
部材単位での差分表示により、修正漏れや整合性の不一致を視覚的に把握可能。
また、赤黄チェック機能があり、瞬時に２次元図面に反映させることが可能。

それぞれのソフトは単体での活用はもちろん、設計者やCAD技術者、協力会社の業務フローに合わせて組み合わせて利用することも可能。
業務効率化と設計精度向上の両立を目指す現場に最適な製品群である。





特長・活用分野

• 設計計算システムとの連携
  地質断面図、３次元モデル形状情報と設計計算条件との連携により省力化と品質確保の両立が図れる。
• ２次元図面の自動生成
  作成した３次元モデルから、必要に応じて２次元図面の自動生成が可能。
  設計変更を行ってもモデルと図面が常に連動されるため、整合性チェックにかかる手間を大幅に削減できる。
• 導入メリット
  ・２次元計画図をイメージした専用画面により、２次元設計感覚でスムーズに３次元化が可能
  ・設計変更への対応時間の短縮
  ・作業ミス、修正漏れの削減
  ・設計作業の標準化・効率化を実現


要問い合わせ

川田テクノシステム株式会社
Tel.03-6367-5641（営業直通）

動作環境
OS Windows11 64bit
CPU Intel Core i7相当
メモリ 64bitOS: 16GB以上
HDD空容量 10GB以上の空き容量 SSDを推奨
