ファブを強力にサポートするBIMツール
全自動梁溶接システムにも対応



実寸法師3D


概要

汎用３次元CAD「実寸法師3D」は２次元で定評のある「実寸法師」の操作性をそのままに、高度な３次元処理を実現するBIMツール。
鉄骨BIMデータの「作成」と「利用」の両面からファブを強力にサポートする。
鉄骨専用CADと連携しつつ、２次元図面と３次元モデル、部分モデルと全体モデルを関連付けて、分業と統合を実現する仕組みを持つ。



BIMデータの作成

実寸法師3Dには三面表示と３次元表示を組み合わせたトレース機能や、3Dパーツの作成・貼り付け・パラメトリック変形機能など、詳細な鉄骨モデルを作成するためのさまざまな機能がある。

「詳細三面」機能では柱・梁詳細図がワンタッチで三面表示に切り替わり、そこに「モデル参照」機能で3D製品モデルを重ね合わせれば、金物の取り付けなどの仕上げ作業が効率的に行える。

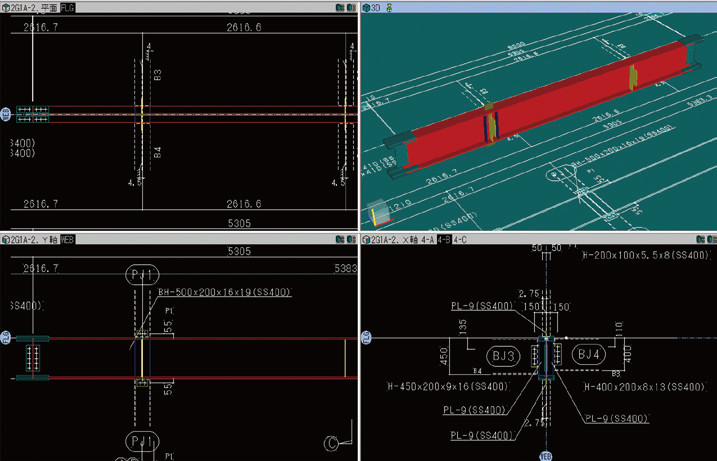

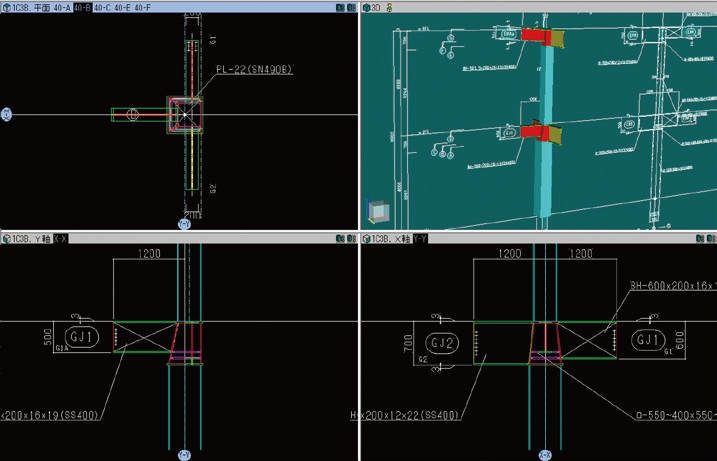

柱・梁詳細図の三面表示



BIMデータの利用

実寸法師3DはIFCファイルのインポート機能にも優れており、３次元形状と部材属性の高い再現性を有する。
BIMモデルから形鋼やプレートなどの部品情報を抽出し、各種帳票出力や一次加工、さらには組み立てや積載計画にも利用することができる。



自動組み立てへの対応

実寸法師3Dで作成またはインポートした3Dデータは部品の一次加工の他に製品の自動組み立てなどにも活用できる。
オプションの「製作」機能では、製作台数や溶接縮み代などの追加属性入力と各種製作データの一括出力機能を備える。
五光工業／クラネンドンク社の全自動梁溶接システムに対応している。

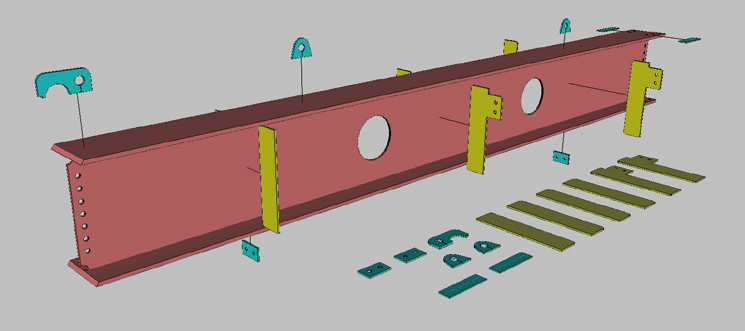

自動組み立てデータ



新オプション「積載計画」

新オプション「積載計画」ではBIMデータを利用してトラックやトレーラーへの積載シミュレーションを３次元的に行うことができる。
「積む」、「降ろす」、前後左右上下に「動かす」といった簡単操作で手早く積み込みができ、車両総重量、積載サイズ、重心位置、要許可や限界超の状態などをリアルタイムに確認できる。

「自動積載」機能では多数の製品の積み込みを全て自動で行い、トラックの必要台数の概算を即座につかむこともできる。

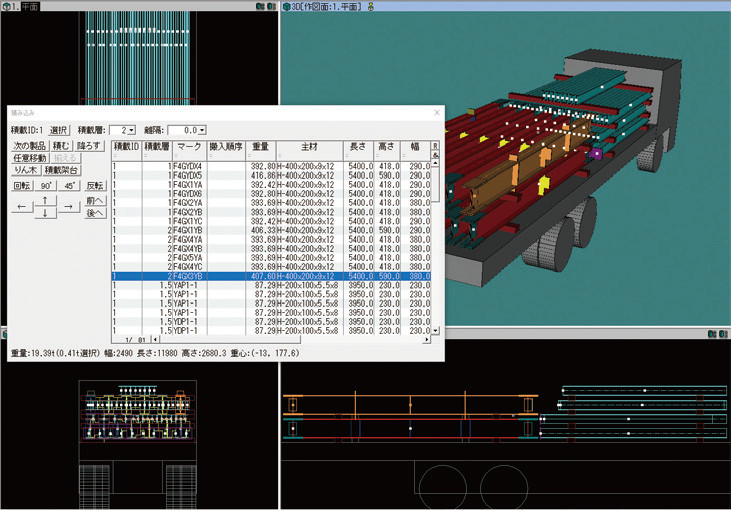

積み込み画面

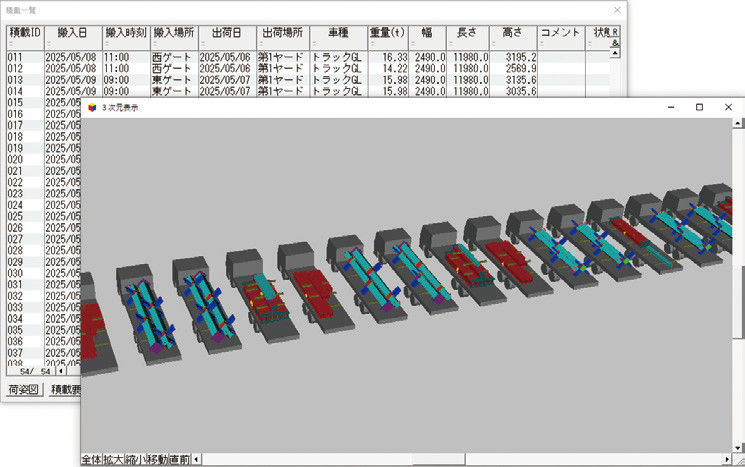

自動積載結果

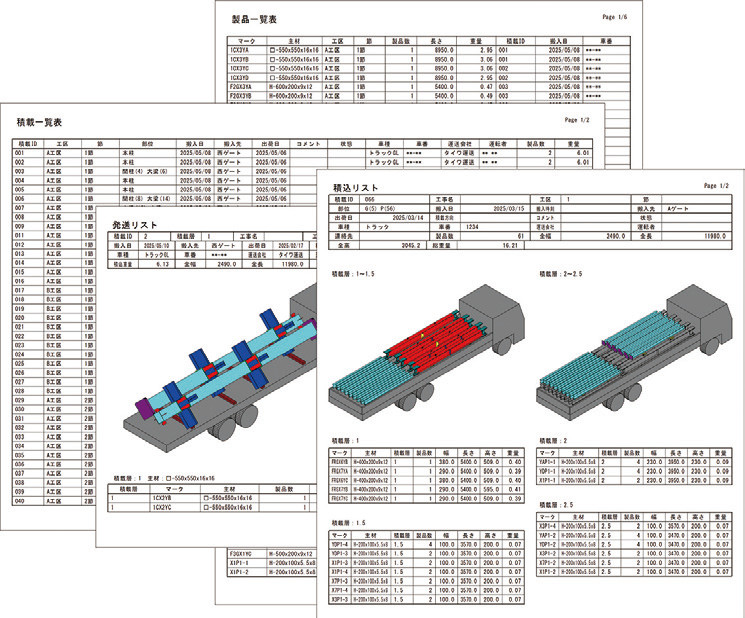

帳票出力例





要問い合わせ
