FAST Hybrid for Revit

(株)ファーストクルー

Revit⇔FAST Hybrid 双方向連携による鉄骨詳細モデル生成

概要


〈鉄骨専用CAD FAST Hybrid 概要〉
鉄骨専用CAD FAST Hybridは、図面現寸の連動性、自動作図された図面品質面で高い評価を得、多くのFABや図面作成会社で活用されている。特に大型の物流倉庫や超高層などの大規模物件で威力を発揮する。

また、Revitとの連携ソフトをPhase-1、Phase-2と段階的に開発してきた。以下、その連携機能について説明する。



Phase-1: Revit⇒FAST HybridAPI連携


この連携ソフトはAPIを利用したアドオンソフトとしてRevitに組み込まれる。このアドオンソフトを起動すると、ファミリと呼ばれる部材情報から部材リスト情報を取得し、配置オブジェクトから柱、梁等の芯の位置情報を取得する。

これらの情報を取得した後は、連続してFAST Hybrid側で、ダイアフラム、スプライス、ガセット等の接合部を自動生成する。

オペレーターから見ると、アドオンソフトを起動するだけで、FAST Hybrid上に接合部形状を含めた鉄骨詳細モデルが自動的に構築されるような振る舞いとして見える。

APIを利用したこのような連携手法のため、Revitの構造データが正確かつスピーディーに渡り、FAST Hybrid上に鉄骨詳細モデルが構築される。

FAST Hybridの自動作図機能や材料集計機能を利用すれば、連携直後に施工図作成、積算処理が可能となる。

インポート後のFAST Hybrid詳細モデル

インポート後のFAST Hybrid詳細モデル




Phase-2: Revit⇔FAST Hybrid双方向連携


Phase-2では、この鉄骨詳細モデルをRevitネイティブデータとして生成を行う。

柱や梁の型鋼部材はファミリ形式で、接合部形状はDirect Shape形式で生成する。生成方法には、リアルタイム連携による方法、非同時一括生成による方法、部分的な詳細化、の3つの連携方法がある。

リアルタイム連携はRevitに組み込まれたアドオンソフトがFAST Hybridと連携し、Revit⇒FAST Hybrid⇒Revit を一連の流れで処理し、Revit上に鉄骨詳細モデルを生成する。この際、フェーズを分けることにより、オリジナルの構造モデルが修正されることはない。非同時一括生成は、FAST HybridでFASTオペレーターがさらに詳細化を行い、そのデータをRevitモデルとして一括生成する機能である。

部分連携とは、構造設計者がRevit上で指示したオブジェクトに対し、その箇所のみを詳細化する機能である。

リアルタイム連携と部分連携は、構造設計者がモデルの詳細化を行うときに、非同時一括生成は施工モデルとして利用する場合に有効である。

この双方向連携により、鉄骨詳細モデルが早期にRevit上に構築できるため、接合部の検討や、意匠、設備との干渉チェック、現場の施工管理と多方面でRevit詳細モデルが活用できる。

双方向連携後のRevit詳細モデル

双方向連携後のRevit詳細モデル




アセンブリ機能による製品重量表作成


Fast Hybrid⇒Revitの連携機能の特徴的な機能として、アセンブリ機能がある。

鉄骨詳細モデルをDirect Shapeで生成する際に、製品単位にアセンブリし、製品名、重量等の属性を持たせる。これにより、Revit上で製品重量表が作成でき、現場の建て方計画で活用できる。また、各DirectShapeにも重量、材料、材質、用途等の属性が含まれる。用途に応じた集計表作成ができる。

双方向連携は、構造設計部門のみならず施工部門でも有効なツールとなる。

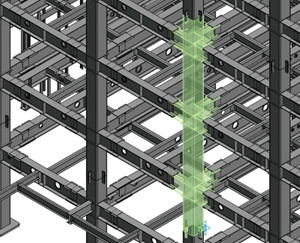

製品アセンブリー化されたRevit詳細モデル

製品アセンブリー化されたRevit詳細モデル




標準価格


要問い合わせ

(株)ファーストクルー
Tel.03-5822-3544
Fax.03-5822-3554
http://www.fastcrew.co.jp/
https://www.facebook.com/fast.hybrid.jp/( Facebook)
fast@fastcrew.co.jp

動作環境  要問い合わせ
