合成桁橋における架設機を用いた床版取替工法

2022年2月22日 分類: 土木資材・工法

橋梁の大規模更新事業の床版取替工事において、合成桁橋での鋼桁または大型クレーンを配置する橋端部の補強を不要とする施工方法として開発された、架設機を用いた床版取替工法。

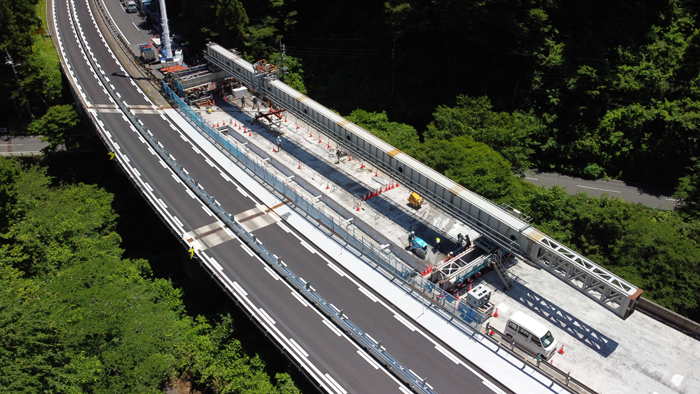

合成桁橋における架設機を用いた床版取替工法

一般的に合成桁橋における床版取替では、大型クレーンを橋端部に配置して作業を行うが、構造物が大型クレーンの重量に耐えられない場合は、鋼桁や橋端部の構造物を補強する必要があった。本工法で使用する架設機は、架設桁と橋の両端部に設置した支持材で構成される。
架設桁は支持材の上部に設けられた横行レールで移動し、架設桁に設置した床版吊り装置を作業場所まで移動させて床版の撤去・架設を行う。

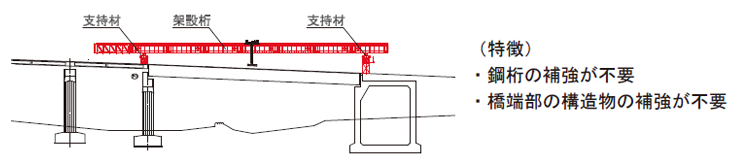

合成桁橋における架設機を用いた床版取替工法2

これにより、架設機の重量が鋼桁にかからず、架設機の支持材の設置位置を橋端部の強度が高い位置とすることで、鋼桁や橋端部の構造物の補強が不要となる。


■お問い合わせ
三井住友建設株式会社
https://www.smcon.co.jp/
