杭施工管理自動化システム「杭打キングPLUS」

2020年2月26日 分類: 土木資材・工法

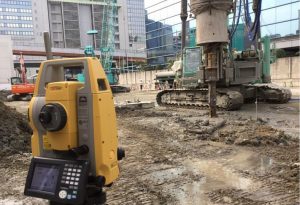

(株)鴻池組との共同開発による基礎杭の施工管理自動化システム。カメラ付き自動追尾型のトータルステーション(TS)を使用する。
従来の単機能杭施工管理システムとは異なり、「杭芯計測」「杭計測(水平・傾き)」「杭打機誘導」「杭深度計測」などの機能を同システムに集約している。さらに従来のシステムでは対応できない削孔時からの計測管理を可能にした。

主な機能・特長は次の通り。

①杭芯計測:タブレット上で管理対象の杭番号を選択することで、事前に入力した杭芯の設計座標に向かってTSが自動で旋回。タブレットに表示されたカメラ画像を確認しながら、プリズムを用いて杭芯を一人で計測できる。

②杭計測:「杭番号」「施工工程」「計測モード」について、それぞれ選択することにより施工精度の自動計測を開始。従来のレーザー光照射に加え、カメラ画像によるエッジ検出を用いて杭の水平位置および傾きを計測する。

③杭打機誘導:TS内蔵カメラで杭打機リーダー上部をターゲットとして追尾計測し、目的の杭位置までの距離・方向を表示して誘導。目的地までの距離に応じて「遠距離誘導」「近距離誘導」のモード選択が可能。

④杭深度計測:削孔時および杭埋設時、杭打機に設置したマーカーのレベル測定を行い、事前に入力した先端までの距離情報を基に深度を計測。





■問い合わせ先
株式会社きんそく
TEL:075-682-7710
https://kinsoku.net/
